XLPE Insulated PVC Sheathed SWA MV ສາຍ

ທ່ານສາມາດເລືອກ Beida Group ເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງ XLPE Insulated PVC Sheathed SWA MV Cable ຂອງທ່ານ. ເນື່ອງຈາກການປ້ອງກັນປະຈໍາຕະກູນຂອງສາຍເຫຼັກຂອງເຂົາເຈົ້າ, ສາຍເຄເບີນມີຂໍ້ດີຫຼັກຂອງຄວາມເຂັ້ມແຂງ tensile ທີ່ເຂັ້ມແຂງແລະການຕໍ່ຕ້ານທີ່ດີກັບກໍາລັງກົນຈັກພາຍນອກ. ພວກມັນເຫມາະສົມສໍາລັບສະຖານະການທີ່ຕ້ອງການຄວາມແຮງ tensile, ເຊັ່ນ: ຄວາມສູງຫຼຸດລົງສູງແລະການຕິດຕັ້ງແນວຕັ້ງ. ສາຍເຄເບີ້ນເຫຼົ່ານີ້ແມ່ນໃຊ້ສໍາລັບການສົ່ງໄຟຟ້າໃນເຄືອຂ່າຍສາຍສົ່ງແລະການແຈກຢາຍຫຼືການຕິດຕັ້ງອຸດສາຫະກໍາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Beida Group ມີປະສົບການຫຼາຍກວ່າ 30 ປີເພື່ອສະເຫນີ XLPE Insulated PVC Sheathed SWA MV Cable, ພວກເຮົາສາມາດເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງຂອງທ່ານ, ສະເຫນີບໍລິການທີ່ກໍາຫນົດເອງ.

ໂຄງສ້າງຜະລິດຕະພັນ

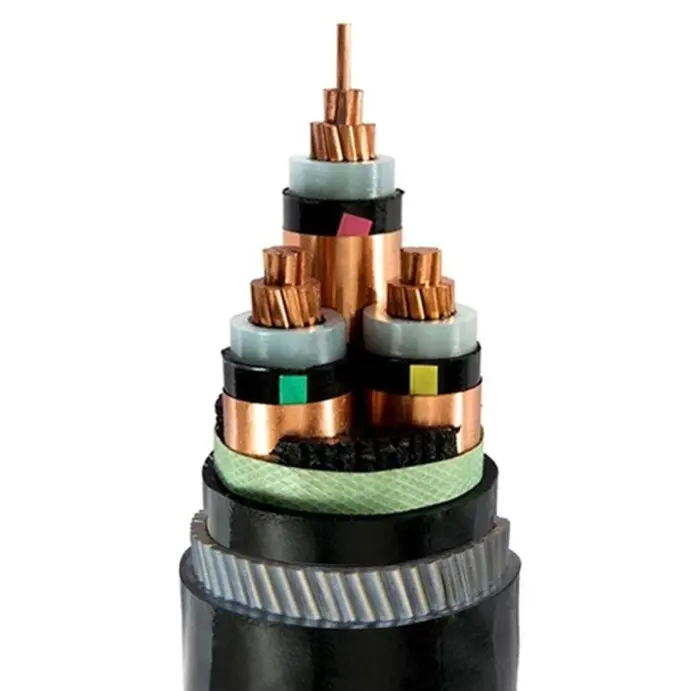

Xlpe Insulated Pvc Sheathed Swa Mv Cable

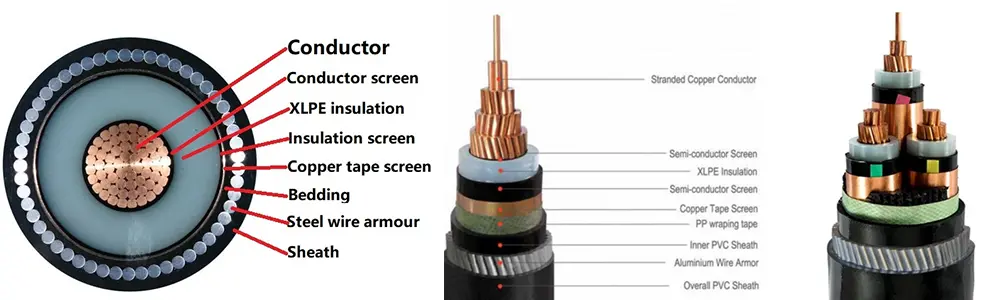

XLPE Insulated PVC Sheathed SWA MV Cable ປະກອບດ້ວຍ T1R ທອງແດງ conductor, insulation XLPE, PVC wrapping tape ສາຍເຫຼັກເກາະແລະກາບ PVC.

ຕົວນໍາ: ທອງແດງຫຼືອາລູມິນຽມ conductor, ຮອບຢືນຫຼືຮູບຮ່າງ, ຫ້ອງຮຽນ 2 ເຖິງ IEC 60228

ແລະ GB/T 3956-2008.

insulation: insulation polyethylene cross-linked, insulation ຄວາມຫນາ, ຊັບສິນຂອງວັດສະດຸຈະຕ້ອງເປັນຕາມ IEC 60502-2 ແລະ GB/T 12706.2, GB/T 12706.3.

ການປ້ອງກັນຕົວ conductor: ໄສ້ conductor ຄວນປະກອບດ້ວຍວັດສະດຸທີ່ບໍ່ແມ່ນໂລຫະ extruded semiconducting, ເຊິ່ງຄວນຈະຖືກຜູກມັດແຫນ້ນກັບ insulation.

Insulation shielding: ໄສ້ insulation ຄວນປະກອບດ້ວຍການລວມກັນຂອງຊັ້ນ semiconductive ທີ່ບໍ່ແມ່ນໂລຫະແລະຊັ້ນໂລຫະ. ແຕ່ລະແກນສາຍ insulated ຄວນ extruded ໂດຍກົງກັບຊັ້ນ semiconductive ທີ່ບໍ່ແມ່ນໂລຫະທີ່ຜູກມັດແຫນ້ນກັບຫຼັກສາຍ insulated ຫຼືສາມາດປອກເປືອກອອກໄດ້. ຫຼັງຈາກນັ້ນ, ຊັ້ນປ້ອງກັນໂລຫະຄວນຈະຖືກທັບຊ້ອນກັນແລະຫໍ່ຮອບຊັ້ນ semiconductive ທີ່ບໍ່ແມ່ນໂລຫະ, ແລະມັນຄວນຈະປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ IEC 60502-2, GB / T 12706.2, ແລະ GB / T 12706.3.ການປົກຫຸ້ມພາຍໃນ: ການປົກຫຸ້ມພາຍໃນຈະຖືກ extruded. ອຸປະກອນການຄວນຈະເຫມາະສົມກັບອຸນຫະພູມການດໍາເນີນງານຂອງສາຍແລະເຂົ້າກັນໄດ້ກັບວັດສະດຸ insulating.

ເກາະສາຍເຫຼັກ: ໃນສາຍເຄເບີ້ນ multicore, ປະຈໍາຕະກູນຈະຖືກນໍາໃຊ້ກັບສາຍເຫຼັກທີ່ກວມເອົາພາຍໃນ. ສາຍເຄເບີນຫຼັກດຽວສໍາລັບການນໍາໃຊ້ໃນ a.c. ລະບົບຈະຕ້ອງປະກອບດ້ວຍສາຍເຫຼັກທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ.

ກາບນອກ: ກາບ PVC, ຄວາມຫນາຂອງກາບ, ຊັບສິນວັດສະດຸຕ້ອງເປັນໄປຕາມ IEC 60502.2 ແລະ GB / T 12706.

ສາຍເຄເບີ້ນຕ້ານໄຟໄໝ້: ວັດສະດຸກາບນອກ PVC ທີ່ທົນທານຕໍ່ໄຟໃຫ້ຖືກໃຊ້. ຊັ້ນຮຽນທີ່ທົນທານໄຟສາມາດແບ່ງອອກເປັນສາມປະເພດ: Bunch A, B, ແລະ C.

ຕົວກໍານົດການປະສິດທິພາບ

ແຮງດັນໄຟຟ້າ: 3.6/6 kV ຫາ 18/30 kV; 26/35 kV

ແຮງດັນຂອງການທົດສອບ: ແຮງດັນຂອງການທົດສອບຄວາມຖີ່ຂອງພະລັງງານຄວນຈະເປັນ 3.5U0, ແລະການທົດສອບຄວນຈະເປັນເວລາ 5 ນາທີໂດຍບໍ່ມີການທໍາລາຍໃດໆ.

ລະດັບແຮງດັນ U0/U	ແຮງດັນສູງສຸດ Um	ການທົດສອບແຮງດັນໄຟຟ້າ KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
ວັນທີ 18/30	36	63
26/35	42	90.5

ອຸນຫະພູມການເຮັດວຽກສູງສຸດຂອງ conductor: 90 ºC

ອຸນຫະພູມວົງຈອນສັ້ນ: +250 ºC

ຄວາມຫນາຂອງ insulation:

ລະດັບແຮງດັນ U0/U	ຄວາມຫນາຂອງ insulation:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
ວັນທີ 18/30	8.0
26/35	10.5

ການປຽບທຽບລະຫວ່າງສາຍເຫຼັກຫຸ້ມເກາະ (YJV32, CU/XLPE/PVC/SWA/PVC) ແລະສາຍໄຟແຮງດັນຂະໜາດກາງ (YJV22, CU/XLPE/PVC/STA/PVC)

ໂຄງການ	ເກາະສາຍເຫຼັກລະອຽດ	ເກາະເທບເຫຼັກຄູ່ (ການຫໍ່ຊ່ອງຫວ່າງ)	ຄວາມແຕກຕ່າງຫຼັກ
ຄຸນສົມບັດກົນຈັກຫຼັກ	ຄວາມເຂັ້ມແຂງ tensile ທີ່ພົ້ນເດັ່ນ, ຄວາມເຂັ້ມແຂງປານກາງ, ແລະຄວາມຢືດຢຸ່ນທີ່ດີ	ແຮງບີບອັດສູງ, ມີຄວາມເຂັ້ມແຂງ tensile ຕ່ໍາ, ແລະປະສິດທິພາບການບິດສະເລ່ຍ	ສາຍໄຟຟ້າເກາະເຫຼັກກ້າມີຄວາມເຂັ້ມແຂງ tensile ສູງ; ເຫຼັກ tape ສາຍໄຟເກາະມີຄວາມເຂັ້ມແຂງບີບອັດທີ່ດີເລີດ
ວິທີການວາງ	ແນວຕັ້ງ, ຫຼຸດລົງສູງ, ໃຕ້ນ້ໍາ, overhead, span ຂະຫນາດໃຫຍ່	ການຝັງສົບໂດຍກົງ, ທໍ່ທໍ່, ອຸໂມງ (ສະພາບແວດລ້ອມທີ່ມີຄວາມກົດດັນຕ່ໍາ)
ຈຸດສຸມຂອງການປົກປັກຮັກສາ	ມັນທົນທານຕໍ່ຄວາມເສຍຫາຍ tensile ແລະຜົນກະທົບ, ແລະມີຄວາມຊຸ່ມຊື່ນທີ່ດີແລະການຕໍ່ຕ້ານ corrosion	ທົນທານຕໍ່ກັບຄວາມກົດດັນຢ່າງຮຸນແຮງ, puncture ໂດຍຂອງແຫຼມ, ແລະກັດໂດຍຈໍາພວກຫນູ	YJV32 ແມ່ນເຫມາະສົມສໍາລັບການໂຫຼດແບບເຄື່ອນໄຫວ, ໃນຂະນະທີ່ YJV22 ແມ່ນເຫມາະສົມສໍາລັບການໂຫຼດຄົງທີ່
ຂະບວນການແລະຄ່າໃຊ້ຈ່າຍ	ຂະບວນການຂອງເກາະສາຍເຫຼັກອັນດີງາມແມ່ນສະລັບສັບຊ້ອນ, ຄ່າໃຊ້ຈ່າຍຂອງວັດສະດຸແມ່ນສູງ, ແລະລາຄາໂດຍລວມແມ່ນສູງກວ່າ	ເທກໂນໂລຍີປະຈໍາຕະກູນເຫຼັກແມ່ນແກ່ແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ	ໃນເວລາທີ່ງົບປະມານມີຈໍາກັດແລະບໍ່ມີຄວາມຕ້ອງການ tensile, YJV22 ແມ່ນມັກ
ໂຄ້ງ radius	ຂ້ອນຂ້າງນ້ອຍກວ່າ (ເນື່ອງຈາກຄວາມຍືດຫຍຸ່ນທີ່ດີຂອງສາຍເຫຼັກ)	ຂະຫນາດໃຫຍ່ທີ່ຂ້ອນຂ້າງ (ການຫໍ່ tape ເຫຼັກແມ່ນມັກຈະ warping)	YJV32 ແມ່ນສາມາດປັບຕົວໄດ້ຫຼາຍຂຶ້ນກັບການວາງຢູ່ໃນພື້ນທີ່ຈໍາກັດ

ການແນະນໍາການຄັດເລືອກ:

1. ຖ້າສະຖານະການຕົ້ນຕໍກ່ຽວຂ້ອງກັບຄວາມກົດດັນທີ່ທົນທານ (ເຊັ່ນ: ການຝັງສົບໂດຍກົງ, ອຸໂມງນ້ໍາໃຕ້ດິນ), ແລະບໍ່ມີແຮງດັນທີ່ມີຄວາມເຄັ່ງຕຶງຫຼືຄວາມສູງຫຼຸດລົງສູງ, ແຜ່ນປະຈໍາຕະກູນເຫຼັກ (YJV22, CU/XLPE/PVC/STA/PVC) ແມ່ນແນະນໍາໃຫ້ມີຄ່າໃຊ້ຈ່າຍທີ່ສູງຂຶ້ນ.

2. ຖ້າການວາງແນວຕັ້ງ, ກວ້າງໃຫຍ່, ລະດັບນ້ໍາໃຕ້ນ້ໍາຫຼືຄວາມສູງຫຼຸດລົງສູງ, ແລະຕ້ອງທົນທານຕໍ່ແຮງດັນຂອງແກນ, ເຫຼັກກ້າປະຈໍາຕະກູນ (YJV32, CU/XLPE/PVC/SWA/PVC) ຄວນເປັນທີ່ນິຍົມເພື່ອຮັບປະກັນຄວາມປອດໄພໃນການດໍາເນີນງານໄລຍະຍາວ.

3. ທັງສອງຕ້ອງກົງກັບລະດັບແຮງດັນຂອງລະບົບແຮງດັນຂະຫນາດກາງ, conductor cross-section, ແລະຄວາມຕ້ອງການປ້ອງກັນຂອງສະພາບແວດລ້ອມການວາງ (ຄວາມຕ້ອງການພິເສດເຊັ່ນ: ການຕໍ່ຕ້ານ corrosion ແລະຄວາມຕ້ານທານ flame ສາມາດໄດ້ຮັບການປັບແຕ່ງເພີ່ມເຕີມ).
