XLPE insulated PVC Sheathed ສາຍ MV ທີ່ບໍ່ແມ່ນເກາະ

ນັບຕັ້ງແຕ່ການສ້າງຕັ້ງຂອງຕົນໃນປີ 1989, ກຸ່ມ Beida ໄດ້ກາຍເປັນຜູ້ຜະລິດມາດຕະຖານໃນດ້ານສາຍໄຟໃນປະເທດຈີນຍ້ອນການສະສົມອຸດສາຫະກໍາຫຼາຍປີແລະເຕັກໂນໂລຢີທີ່ດີເລີດ. ໃນຖານະເປັນບໍລິສັດທີ່ມີຄວາມສາມາດ R & D ເລິກແລະປະສົບການອຸດສາຫະກໍາທີ່ອຸດົມສົມບູນ, XLPE Insulated PVC Sheathed MV Cables ທີ່ບໍ່ແມ່ນເກາະຂອງພວກເຮົາຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ, ວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່ແລະອາຄານສູງສໍາລັບຄວາມຫມັ້ນຄົງແລະປະສິດທິພາບສູງ. ມີລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຂັ້ມງວດແລະການຮ່ວມມືໃນໄລຍະຍາວກັບມະຫາວິທະຍາໄລ Tsinghua, ມະຫາວິທະຍາໄລ Nankai ແລະຫນ່ວຍງານທີ່ມີອໍານາດອື່ນໆ, ຜະລິດຕະພັນຂອງພວກເຮົາໄດ້ຮັບການຍອມຮັບສູງຈາກຕະຫຼາດ, ສະຫນອງໃຫ້ແກ່ລູກຄ້າດ້ວຍວິທີແກ້ໄຂການສົ່ງໄຟຟ້າທີ່ປອດໄພແລະເຊື່ອຖືໄດ້.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Tianjin Beida ເປັນຈີນ XLPE insulated PVC Sheathed ທີ່ບໍ່ແມ່ນເກາະ MV Cable ຜູ້ຜະລິດແລະຜູ້ສະຫນອງ. ສາຍເຫຼົ່ານີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບພະລັງງານ. ມັນເຮັດຫນ້າທີ່ເປັນ "ເສັ້ນເລືອດແດງ" ຂອງຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ, ວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່ແລະອາຄານສູງ, ແລະມັນສາມາດສົ່ງໄຟຟ້າແຮງດັນສູງ 10,35 kV ຈາກສະຖານີຍ່ອຍໄປຫາສະຖານີໄຟຟ້າຕ່າງໆ.

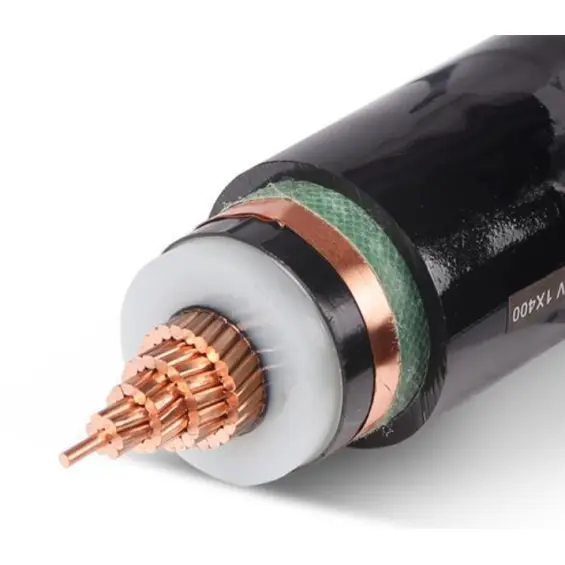

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

ການເລືອກສາຍໄຟແຮງດັນປານກາງ

1. ເລືອກຕາມລະດັບແຮງດັນ, ລະດັບສາຍທີ່ໃຊ້ທົ່ວໄປແມ່ນ 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV; 26/35 kV

2. ເລືອກຕາມກຳລັງຂອງອຸປະກອນ ຫຼື ກະແສໄຟຟ້າທີ່ສົ່ງຜ່ານ, ຄິດໄລ່ກະແສໄຟຟ້າທີ່ອຸປະກອນຕ້ອງໃຊ້ຕາມກຳລັງຂອງອຸປະກອນ, ແລ້ວເລືອກຕາມຕາຕະລາງຄວາມແຮງຂອງສາຍໄຟ. ນອກຈາກນັ້ນ, ມັນຈໍາເປັນຕ້ອງຄິດໄລ່ການຫຼຸດລົງແຮງດັນຂອງສາຍໄຟໂດຍໃຊ້ຄວາມຍາວຂອງສາຍ, ແລະການຫຼຸດລົງແຮງດັນໄຟຟ້າບໍ່ສາມາດເກີນ 5%.

ປະເພດສາຍ	ລັກສະນະໂຄງສ້າງ	ສະຖານະການຄໍາຮ້ອງສະຫມັກ	ສາກ Taboo
XLPE insulated PVC Sheathed on-armed ສາຍ MV	Unarmored, ນ້ໍາຫນັກເບົາແລະມີຄວາມຍືດຫຍຸ່ນ	Indoor, tunnel, trench ສາຍ, ການວາງທໍ່	ບໍ່ສາມາດທົນກັບກໍາລັງກົນຈັກຂະຫນາດໃຫຍ່, ບໍ່ຄວນຖືກຝັງໂດຍກົງຢູ່ໃນພື້ນທີ່ກ້ອນຫີນ
XLPE Insulated PVC Sheathed STA MV ສາຍ	ເກາະ tape ເຫຼັກ	ພື້ນທີ່ທີ່ມີການຕໍ່ຕ້ານການບີບອັດທີ່ເຂັ້ມແຂງ, ຖືກຝັງຢູ່ໃຕ້ດິນໂດຍກົງແລະມີຄວາມອ່ອນໄຫວຕໍ່ກັບຄວາມເສຍຫາຍກົນຈັກ	ບໍ່ເຫມາະສົມສໍາລັບການວາງຕັ້ງທີ່ມີການຫຼຸດລົງສູງ (ຫຼຸດງ່າຍ)

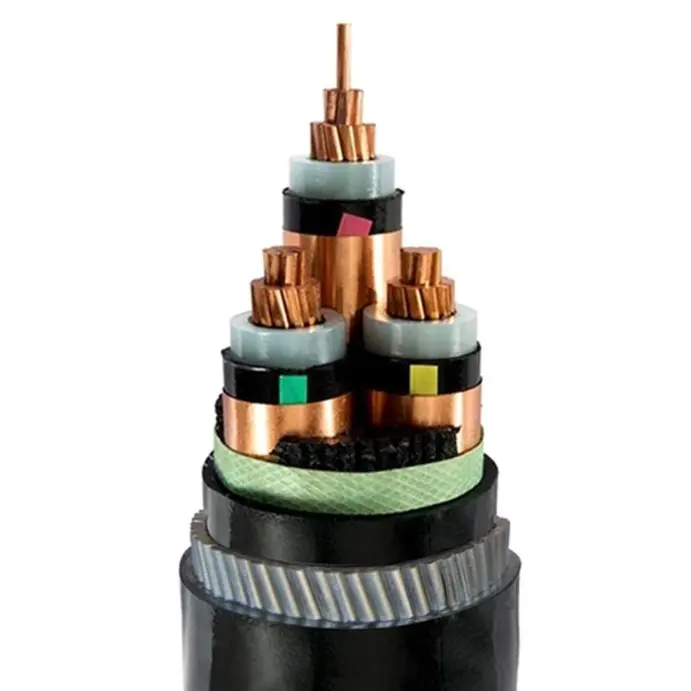

XLPE Insulated PVC Sheathed SWA MV ສາຍ	ເກາະສາຍເຫຼັກລະອຽດ, ມີຄວາມເຂັ້ມແຂງ tensile ສູງ	ສະຖານະການຫຼຸດລົງສູງ (ເຊັ່ນ: shafts), ລະເບີດຝັງດິນ, ໃຕ້ນ້ໍາ	ຄ່າໃຊ້ຈ່າຍສູງ, ໂດຍທົ່ວໄປແລ້ວວາງຢູ່ເທິງພື້ນດິນໂດຍບໍ່ມີຮູບແບບນີ້
LSZH MV CALBES	ບໍ່ມີ halogen, ຄວັນໄຟຕ່ໍາ, ທົນທານຕໍ່ໄຟ	ອາຄານສູງ, ລົດໄຟໃຕ້ດິນ, ໂຮງຫມໍແລະສະຖານທີ່ອື່ນໆທີ່ມີຄວາມຕ້ອງການປ້ອງກັນໄຟໄຫມ້ສູງ	-

ໂຄງສ້າງຜະລິດຕະພັນ

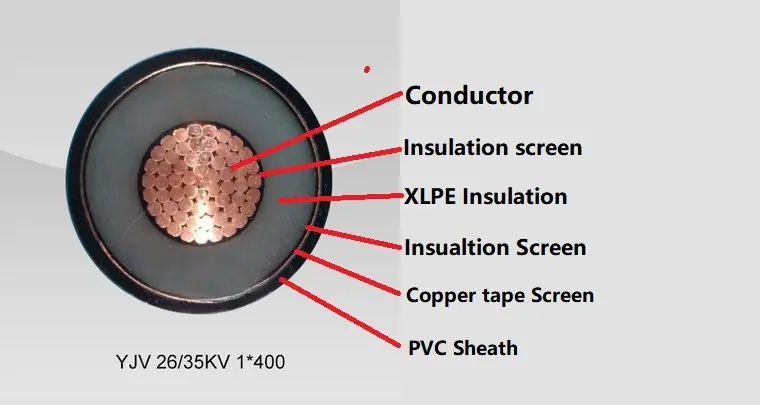

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE Insulated PVC Sheathed ສາຍ MV ທີ່ບໍ່ແມ່ນເກາະປະກອບດ້ວຍຕົວນໍາທອງແດງ T1R, insulation XLPE, PVC wrapping tape Steel-tape ເກາະແລະກາບ PVC.

ຕົວນໍາ: ທອງແດງຫຼືອາລູມິນຽມ conductor, ຮອບຢືນຫຼືຮູບຮ່າງ, ຫ້ອງຮຽນ 2 ເຖິງ IEC 60228

ແລະ GB/T 3956-2008.

insulation: XLPE insulated, ຄວາມຫນາຂອງ insulation, ຊັບສິນວັດສະດຸຈະຕ້ອງເປັນຕາມ IEC 60502-2 ແລະ GB / T 12706.2, GB / T 12706.3.

ໄສ້ຕົວນໍາ: ໄສ້ຕົວນໍາຈະຕ້ອງປະກອບດ້ວຍວັດສະດຸທີ່ບໍ່ແມ່ນໂລຫະ semiconductive extruded, ແລະວັດສະດຸ semiconductive extruded ຈະຖືກຜູກມັດຢ່າງໃກ້ຊິດກັບ insulation.

ໄສ້ insulation: ໄສ້ insulation ຈະຕ້ອງປະກອບດ້ວຍຊັ້ນ semiconductive ທີ່ບໍ່ແມ່ນໂລຫະແລະຊັ້ນໂລຫະ. ແຕ່ລະຫຼັກສາຍ insulated ຈະຕ້ອງ extruded ໂດຍກົງກັບຊັ້ນ semiconductive ທີ່ບໍ່ແມ່ນໂລຫະປະສົມແຫນ້ນກັບຫຼັກສາຍ insulated ຫຼື peelable. ຫຼັງຈາກນັ້ນ, ຊັ້ນໄສ້ໂລຫະຈະຖືກທັບຊ້ອນກັນພາຍນອກຊັ້ນ semiconductive ທີ່ບໍ່ແມ່ນໂລຫະ, ແລະຂໍ້ກໍານົດຂອງ IEC 60502-2, GB / T 12706.2 ແລະ GB / T 12706.3 ຈະຖືກປະຕິບັດຕາມ.

ກາບນອກ: ກາບ PVC ຄວາມຫນາຂອງກາບ, ຊັບສິນວັດສະດຸຕ້ອງເປັນໄປຕາມ IEC 60502.2 ແລະ GB/T 12706.

ສາຍເຄເບີ້ນຕ້ານໄຟໄໝ້: ວັດສະດຸກາບນອກ PVC ທີ່ທົນທານຕໍ່ໄຟໃຫ້ຖືກໃຊ້. ຊັ້ນຮຽນທີ່ທົນທານໄຟສາມາດແບ່ງອອກເປັນສາມປະເພດ: Bunch A, B, ແລະ C.

ຕົວກໍານົດການປະສິດທິພາບ

ແຮງດັນໄຟຟ້າຈັດອັນດັບ: 3.6/6 kV ຫາ 18/30 kV; 26/35 kV

ແຮງດັນຂອງການທົດສອບ: ແຮງດັນການທົດສອບຄວາມຖີ່ຂອງພະລັງງານຈະເປັນ 3.5U0, ແລະການທົດສອບຈະດໍາເນີນເປັນເວລາ 5 ນາທີໂດຍບໍ່ມີການທໍາລາຍ.

ລະດັບແຮງດັນໄຟຟ້າ U0/U	ແຮງດັນສູງສຸດ Um	ການທົດສອບແຮງດັນໄຟຟ້າ KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
ວັນທີ 18/30	36	63
26/35	42	90.5

ອຸນຫະພູມການເຮັດວຽກສູງສຸດຂອງ conductor: 90 ºC

ອຸນຫະພູມວົງຈອນສັ້ນ: +250 ºC

ຄວາມຫນາຂອງ insulation:

ລະດັບແຮງດັນໄຟຟ້າ U0/U	ຄວາມຫນາຂອງ insulation:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
ວັນທີ 18/30	8.0
26/35	10.5

ການທົດສອບທີ່ສົມບູນແບບສາຍ, ການຮັບປະກັນຄຸນນະພາບບໍ່ມີຄວາມກັງວົນ!

ໃນການທົດສອບປົກກະຕິ, ຄວາມຕ້ານທານຂອງ conductor DC, ແຮງດັນ AC ແລະການໄຫຼອອກບາງສ່ວນແມ່ນສອດຄ່ອງກັບມາດຕະຖານແຫ່ງຊາດແລະມາດຕະຖານ IEC ເພື່ອຮັບປະກັນການປະຕິບັດທີ່ດີເລີດ. ໃນການທົດສອບການເກັບຕົວຢ່າງ, ໂຄງສ້າງ conductor, ຂະຫນາດກາບ insulation ແລະການຍືດຕົວຂອງຄວາມຮ້ອນແມ່ນຂຶ້ນກັບມາດຕະຖານ, ແລະຄຸນນະພາບແມ່ນເຊື່ອຖືໄດ້. ການທົດສອບປະເພດແມ່ນມີຄວາມສົມບູນແບບກວ່າ, ກວມເອົາຄຸນສົມບັດກົນຈັກ ແລະທາງກາຍະພາບຂອງກາບ insulation, ຄຸນສົມບັດໄຟຟ້າ, ແລະການທົດສອບການຕິດໄຟແບບດຽວ ແລະມັດໄວ້, ທັງໝົດແມ່ນສອດຄ່ອງກັບມາດຕະຖານ GB/T ແລະ IEC, ເພື່ອຄວາມປອດໄພຂອງສາຍເຄເບີນຂອງທ່ານ!

ເງື່ອນໄຂການຕິດຕັ້ງຜະລິດຕະພັນ:

XLPE Insulated PVC Sheathed Non-armed MV Cable, ການຕິດຕັ້ງອຸນຫະພູມອາກາດລ້ອມຮອບບໍ່ຄວນຕ່ໍາກວ່າ 0º.

ລັດສະໝີໂຄ້ງຕໍ່າສຸດຂອງສາຍໄຟໃນການຕິດຕັ້ງ

ໂຄງການ	ສາຍເຄເບີ້ນຫຼັກດຽວ		ສາຍຫຼາຍຫຼັກ
ໂຄງການ	ບໍ່ມີອາວຸດ	ເກາະ	ບໍ່ມີອາວຸດ	ເກາະ
ລັດສະໝີໂຄ້ງຕໍ່າສຸດຂອງສາຍໄຟໃນການຕິດຕັ້ງ	20D	15D	15D	12D
ລັດສະໝີການງໍຂັ້ນຕ່ຳຂອງສາຍຢູ່ໃກ້ກັບກ່ອງເຊື່ອມຕໍ່ ແລະຈຸດປິດ	15D	12D	12D	10D
ຫມາຍເຫດ: D ແມ່ນເສັ້ນຜ່າສູນກາງຂອງສາຍນອກ

ຊື້ດຽວນີ້ເພື່ອຄວາມປອດໄພ, ການສົ່ງໄຟຟ້າທີ່ມີປະສິດທິພາບກວ່າ

ທາງເລືອກຂອງສາຍເຄເບີນ polyethylene insulated PVC sheathed unarmored ການເຊື່ອມຕໍ່ຂ້າມແມ່ນບໍ່ພຽງແຕ່ຄໍາຫມັ້ນສັນຍາກັບຄຸນນະພາບສູງ, ແຕ່ຍັງເປັນການຮັບປະກັນສໍາລັບການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ. ຄວາມທົນທານ, ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາແລະປະສິດທິພາບການສົ່ງໄຟຟ້າສູງຂອງສາຍໄຟນີ້ສາມາດນໍາເອົາການປະຫຍັດຄ່າໃຊ້ຈ່າຍຢ່າງຫຼວງຫຼາຍໃຫ້ແກ່ວິສາຫະກິດແລະປັບປຸງປະສິດທິພາບລວມຂອງລະບົບໄຟຟ້າຢ່າງຫຼວງຫຼາຍ. ການນໍາໃຊ້ສາຍເຄເບີນໃນໄລຍະຍາວສາມາດຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການຮັກສາແລະການທົດແທນຢ່າງຫຼວງຫຼາຍທີ່ເກີດຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານ, ດັ່ງນັ້ນການສະຫນອງຜົນຕອບແທນທີ່ສູງຂຶ້ນໃນການລົງທຶນສໍາລັບວິສາຫະກິດ.

Hot Tags: XLPE Insulated PVC Sheathed ທີ່ບໍ່ແມ່ນເກາະສາຍເຄເບີນ MV, ຈີນ, ຜູ້ຜະລິດ, ຜູ້ສະຫນອງ, ໂຮງງານຜະລິດ
