XLPE Insulated PVC Sheathed STA MV ສາຍ

Tianjin Beida, ເປັນຜູ້ຜະລິດມືອາຊີບແລະຜູ້ສະຫນອງ XLPE Insulated PVC Sheathed STA MV Cables, ມຸ່ງຫມັ້ນທີ່ຈະສະຫນອງຜະລິດຕະພັນສາຍໄຟທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ສໍາລັບພາກສະຫນາມສາຍສົ່ງແລະກະຈາຍພະລັງງານ. ສາຍໄຟເກາະເຫຼັກ-ເທບແຮງດັນຂະໜາດກາງຂອງບໍລິສັດມີການປ້ອງກັນກົນຈັກດີເລີດ ແລະທົນທານຕໍ່ສິ່ງແວດລ້ອມ, ເໝາະສົມກັບການຝັງສົບໂດຍກົງ, ແລະຖືກນຳໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຟຟ້າແຮງດັນຂະໜາດກາງ ເຊັ່ນ: ໄຟຟ້າໃນຕົວເມືອງ, ສວນອຸດສາຫະກຳ, ພື້ນຖານໂຄງລ່າງ ແລະ ການກໍ່ສ້າງພະລັງງານໃໝ່.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ນີ້ XLPE Insulated PVC Sheathed STA MV Cable ສະເຫນີໂດຍຜູ້ສະຫນອງມືອາຊີບ, Beida, ໃຊ້ polyethylene ຂ້າມເຊື່ອມຕໍ່ (XLPE) ເປັນວັດສະດຸ insulation, ທີ່ມີຄຸນສົມບັດໄຟຟ້າທີ່ດີເລີດ, ທົນທານຕໍ່ຄວາມຮ້ອນ, ແລະທົນທານຕໍ່ອາຍຸ. ປະສົມປະສານກັບກາບນອກ polyvinyl chloride (PVC), ມັນຊ່ວຍເພີ່ມການປົກປ້ອງຄວາມຊຸ່ມຊື່ນ, ການກັດກ່ອນຂອງສານເຄມີ, ແລະການຂັດຂືນທາງດ້ານຮ່າງກາຍ. ຊັ້ນປະຈໍາຕະກູນ tape ເຫຼັກສະຫນອງສາຍເຄເບີນທີ່ມີການບີບອັດສູງແລະທົນທານຕໍ່ຜົນກະທົບ, ເຮັດໃຫ້ມັນສາມາດປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມການຈັດວາງຕ່າງໆເຊັ່ນ: ການຝັງສົບໂດຍກົງ, ອຸໂມງ, ແລະທໍ່. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບວິທີການຕິດຕັ້ງທີ່ບໍ່ຈໍາເປັນຕ້ອງມີການປົກປ້ອງທໍ່ເພີ່ມເຕີມແລະສາມາດຝັງໂດຍກົງຢູ່ໃຕ້ດິນ.

ໃນແງ່ຂອງລະດັບແຮງດັນ, ຜະລິດຕະພັນກວມເອົາຫຼາຍຊະນິດທີ່ໃຊ້ທົ່ວໄປເຊັ່ນ: 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV, ແລະ 26/35KV, ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງສະຖານະການສົ່ງແລະການແຜ່ກະຈາຍໄຟຟ້າແຮງດັນກາງທີ່ແຕກຕ່າງກັນ. ການອອກແບບໂຄງສ້າງສາຍເຄເບີ້ນມີຄວາມເຄັ່ງຄັດ, ປະຕິບັດຕາມມາດຕະຖານແຫ່ງຊາດທີ່ກ່ຽວຂ້ອງ, ແລະມີຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວຂອງການດໍາເນີນງານທີ່ດີແລະຂອບຄວາມປອດໄພ.

ແອັບພລິເຄຊັນ:

ສາຍໄຟສາຍຢາງທີ່ຕິດກັນ polyethylene insulated, PVC sheathed, steel-tape armored power cables are mainly used in urban power distribution , ຊົນນະບົດ, ພະລັງງານບໍ່ແຮ່, ແລະລະບົບການຂົນສົ່ງທາງລົດໄຟເນື່ອງຈາກເຫຼັກ tape ປ້ອງກັນຂອງເຂົາເຈົ້າ. ພວກມັນຖືກນໍາໃຊ້ເພື່ອເຊື່ອມຕໍ່ອຸປະກອນເຊັ່ນ: ສະຖານີຍ່ອຍ, ຕູ້ແຈກຢາຍ, ຫມໍ້ແປງ, ແລະເຄື່ອງກໍາເນີດໄຟຟ້າ. ສາຍເຄເບີ້ນຊະນິດນີ້ແມ່ນເຫມາະສົມສໍາລັບການສົ່ງໄຟຟ້າໃນເຄືອຂ່າຍການແຈກຢາຍພະລັງງານຫຼືການຕິດຕັ້ງອຸດສາຫະກໍາ. ມັນສາມາດຖືກຝັງໂດຍກົງຢູ່ໃຕ້ດິນຫຼືຕິດຕັ້ງຢູ່ໃນຖັງສາຍຫຼືຖາດສາຍ. ສາຍສາມາດທົນຄວາມກົດດັນທີ່ແນ່ນອນແຕ່ບໍ່ແມ່ນແຮງ tensile.

ໂຄງສ້າງຜະລິດຕະພັນ

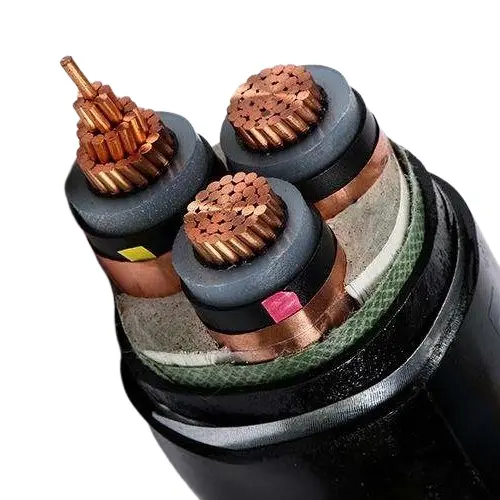

Xlpe Insulated Pvc Sheathed Sta Mv Cable

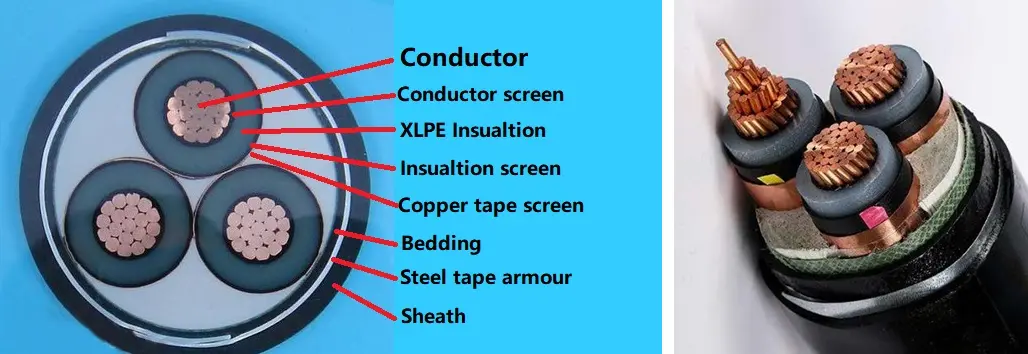

XLPE Insulated PVC Sheathed STA MV Cable ແມ່ນປະກອບດ້ວຍຕົວນໍາທອງແດງ T1R, insulation XLPE, PVC wrapping tape Steel-tape armor ແລະກາບ PVC.

ຕົວນໍາ: ທອງແດງຫຼືອາລູມິນຽມ conductor, ຮອບຢືນຫຼືຮູບຮ່າງ, ຫ້ອງຮຽນ 2 ເຖິງ IEC 60228

ແລະ GB/T 3956-2008.

insulation: insulation polyethylene cross-linked, insulation ຄວາມຫນາ, ຊັບສິນຂອງວັດສະດຸຈະຕ້ອງເປັນຕາມ IEC 60502-2 ແລະ GB/T 12706.2, GB/T 12706.3.

ການປ້ອງກັນຕົວ conductor: ໄສ້ conductor ຄວນເຮັດຈາກວັດສະດຸທີ່ບໍ່ແມ່ນໂລຫະທີ່ extruded, ແລະອຸປະກອນ semi-conductive extruded ຄວນຖືກຜູກມັດແຫນ້ນກັບ insulation.

ການປ້ອງກັນ insulation: ໄສ້ insulation ຄວນປະກອບດ້ວຍການລວມກັນຂອງຊັ້ນເຄິ່ງ conductive ທີ່ບໍ່ແມ່ນໂລຫະແລະຊັ້ນໂລຫະ. ຊັ້ນເຄິ່ງຕົວນໍາທີ່ບໍ່ແມ່ນໂລຫະທີ່ຕິດແຫນ້ນກັບແກນ insulation ຫຼືສາມາດປອກເປືອກອອກຄວນຈະຖືກ extruded ໂດຍກົງໃສ່ແຕ່ລະແກນ insulated. ຫຼັງຈາກນັ້ນ, ຊັ້ນປ້ອງກັນໂລຫະຄວນຈະຖືກຫໍ່ຮອບຊັ້ນເຄິ່ງ conductive ທີ່ບໍ່ແມ່ນໂລຫະ. ມັນຄວນຈະປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ IEC 60502-2, GB/T 12706.2, ແລະ GB/T 12706.3.

ການປົກຫຸ້ມພາຍໃນ: ການປົກຫຸ້ມພາຍໃນຈະຕ້ອງ extruded. ອຸປະກອນການຄວນຈະເຫມາະສົມກັບອຸນຫະພູມການດໍາເນີນງານຂອງສາຍແລະເຂົ້າກັນໄດ້ກັບວັດສະດຸ insulating.

ເກາະເຫຼັກ-ເທບ: ໃນສາຍ multicore, ປະຈໍາຕະກູນຈະຕ້ອງຖືກນໍາໄປໃຊ້ໃສ່ຜ້າຄຸມດ້ານໃນທີ່ປະຕິບັດຕາມ tape ເຫຼັກ double. ສາຍເຄເບີນຫຼັກດຽວສໍາລັບການນໍາໃຊ້ໃນ a.c. ລະບົບຈະຕ້ອງປະກອບດ້ວຍ tape ເຫຼັກທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ.

ກາບນອກ: ກາບ PVC, ຄວາມຫນາຂອງກາບ, ຊັບສິນວັດສະດຸຕ້ອງເປັນໄປຕາມ IEC 60502.2 ແລະ GB / T 12706.

ສາຍເຄເບີ້ນຕ້ານໄຟໄໝ້: ວັດສະດຸກາບນອກ PVC ທີ່ທົນທານຕໍ່ໄຟໃຫ້ຖືກໃຊ້. ຊັ້ນຮຽນທີ່ທົນທານໄຟສາມາດແບ່ງອອກເປັນສາມປະເພດ: Bunch A, B, ແລະ C.

ຕົວກໍານົດການປະສິດທິພາບ

ແຮງດັນໄຟຟ້າຈັດອັນດັບ: 3.6/6 kV ຫາ 18/30 kV; 26/35 kV

ແຮງດັນຂອງການທົດສອບ: ແຮງດັນການທົດສອບຄວາມຖີ່ຂອງພະລັງງານຄວນຈະເປັນ 3.5U0, ແລະການທົດສອບຄວນຈະເປັນເວລາ 5 ນາທີໂດຍບໍ່ມີການທໍາລາຍ.

ລະດັບແຮງດັນໄຟຟ້າ U0/U	ແຮງດັນສູງສຸດ Um	ການທົດສອບແຮງດັນໄຟຟ້າ KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
ວັນທີ 18/30	36	63
26/35	42	90.5

ອຸນຫະພູມການເຮັດວຽກສູງສຸດຂອງ conductor: 90 ºC

ອຸນຫະພູມວົງຈອນສັ້ນ: +250 ºC

ຄວາມຫນາຂອງ insulation:

ລະດັບແຮງດັນໄຟຟ້າ U0/U	ຄວາມຫນາຂອງ insulation
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
ວັນທີ 18/30	8.0
26/35	10.5

ການທົດສອບສາຍ

ການທົດສອບສາຍເຄເບີ້ນປົກກະຕິປະກອບມີ: 1) ການທົດສອບຄວາມຕ້ານທານຂອງ conductor DC, ຮຽກຮ້ອງໃຫ້ມີຄວາມຕ້ານທານ DC ຢູ່ທີ່ 20ºC ເພື່ອປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ GB / T 3956-2008 ແລະ IEC 60228; 2) ການທົດສອບແຮງດັນ AC, ຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ແຮງດັນ 3.5U0 ສໍາລັບ 5 ນາທີ, ບໍ່ຄວນມີການທໍາລາຍ; 3) ການທົດສອບການໄຫຼອອກບາງສ່ວນ, ດໍາເນີນຕາມ GB/T 3048.12, ບໍ່ມີການໄຫຼທີ່ກວດພົບເກີນ 10pC ຄວນຖືກສ້າງຢູ່ທີ່ແຮງດັນ 1.73U0, ແລະຄວາມອ່ອນໄຫວຂອງການທົດສອບຄວນຈະບັນລຸ 10pC ຫຼືສູງກວ່າ.

ການທົດສອບການເກັບຕົວຢ່າງສ່ວນໃຫຍ່ແມ່ນປະກອບມີ: 1) ການກວດສອບໂຄງສ້າງຕົວນໍາ, ເຊິ່ງຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ GB / T 3956-2008 ແລະ IEC 60228; 2) ຂະຫນາດໂຄງສ້າງຂອງ insulation, ຊັ້ນໃນ, ເກາະ tape ເຫຼັກກ້າແລະກາບຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ IEC 60502.2, GB/T 12706.2-2020 ແລະ GB/T 12706.3-2020; 3) ການທົດສອບການຍືດຕົວຂອງຄວາມຮ້ອນ, ເຊິ່ງຈະຖືກປະຕິບັດໂດຍສອດຄ່ອງກັບ GB / T 2951.21-2008 ແລະບົດທີ 9 ຂອງ IEC 60811-2-1, ແລະຜົນໄດ້ຮັບຈະປະຕິບັດຕາມມາດຕະຖານທີ່ສອດຄ້ອງກັນ.

ການທົດສອບປະເພດກວມເອົາດັ່ງຕໍ່ໄປນີ້: ຄຸນສົມບັດກົນຈັກແລະທາງດ້ານຮ່າງກາຍແລະຄຸນສົມບັດໄຟຟ້າຂອງ insulation ແລະ sheath ຕ້ອງຕອບສະຫນອງຄວາມຕ້ອງການຂອງ IEC 60502.2, GB / T 12706.2-2020 ແລະ GB / T 12706.3-2020; ການທົດສອບການເຜົາໄຫມ້ສາຍດຽວຄວນປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ GB / T 19666-2019 ແລະ IEC 60332; ການທົດສອບການຕິດໄຟທີ່ມັດໄວ້ຄວນຕອບສະໜອງໄດ້ຕາມຄວາມຕ້ອງການຂອງ GB/T 19666-2019 ແລະ IEC 60332.

ເງື່ອນໄຂການຕິດຕັ້ງຜະລິດຕະພັນ:

ອຸນຫະພູມສະພາບແວດລ້ອມໃນລະຫວ່າງການຕິດຕັ້ງສາຍ

ສໍາລັບສາຍໄຟທີ່ມີ insulation ethylene ຂ້າມເຊື່ອມຕໍ່ແລະກາບ PVC, ອຸນຫະພູມອາກາດລ້ອມຮອບບໍ່ຄວນຕ່ໍາກວ່າ 0 ° C ໃນລະຫວ່າງການຕິດຕັ້ງ.

ລັດສະໝີໂຄ້ງຕໍ່າສຸດໃນລະຫວ່າງການຕິດຕັ້ງສາຍ

ໂຄງການ	ສາຍເຄເບີນຫຼັກດຽວ		ສາຍຫຼາຍຫຼັກ
ໂຄງການ	ບໍ່ມີອາວຸດ	ເກາະ	ບໍ່ມີອາວຸດ	ເກາະ
ລັດສະໝີໂຄ້ງຕໍ່າສຸດຂອງສາຍໄຟໃນລະຫວ່າງການຕິດຕັ້ງ	20D	15D	15D	12D
ລັດສະໝີໂຄ້ງຕໍ່າສຸດຂອງສາຍເຄເບີ້ນໃກ້ກັບກ່ອງເຊື່ອມຕໍ່ ແລະ terminals	15D	12D	12D	10D
ຫມາຍເຫດ: D ແມ່ນເສັ້ນຜ່າກາງນອກຂອງສາຍ.
