ສາຍໄຟ Photovoltaic ທີ່ໄດ້ຮັບການຮັບຮອງ TUV

Tianjin Beida, ຜູ້ຜະລິດມືອາຊີບແລະຜູ້ສະຫນອງຂອງ TUV-Certified Photovoltaic Cable, ໄດ້ມີສ່ວນຮ່ວມຢ່າງເລິກເຊິ່ງໃນອຸດສາຫະກໍາສາຍໄຟສໍາລັບທົດສະວັດ. ດ້ວຍ R&D ແລະລະບົບການຜະລິດທີ່ສົມບູນແລະການຄວບຄຸມຄຸນນະພາບທີ່ເຂັ້ມງວດ, ມັນສະຫນອງການແກ້ໄຂການສົ່ງພະລັງງານທີ່ເຊື່ອຖືໄດ້ສໍາລັບລະບົບການຜະລິດໄຟຟ້າ photovoltaic. ສາຍໄຟ photovoltaic ຂອງມັນຖືກອອກແບບໂດຍສະເພາະສໍາລັບການເຊື່ອມຕໍ່ໂມດູນ photovoltaic ພາຍໃນແລະພາຍນອກອາຄານ, ແລະເຫມາະສົມກັບສະຖານະການສະລັບສັບຊ້ອນທີ່ມີຄວາມຕ້ອງການປະສິດທິພາບກົນຈັກສູງແລະສະພາບອາກາດ harsh, ການດຸ່ນດ່ຽງຄວາມຫມັ້ນຄົງແລະຄວາມທົນທານເພື່ອຊ່ວຍໃຫ້ລະບົບ photovoltaic ເຮັດວຽກປະສິດທິພາບ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Beida TUV-Certified Photovoltaic Cable ເອົາຊະນະສິ່ງທ້າທາຍດ້ານສິ່ງແວດລ້ອມພາຍນອກ. ການນໍາໃຊ້ທອງແດງທີ່ບໍ່ມີອົກຊີເຈນທີ່ເຮັດດ້ວຍກົ່ວທີ່ມີຄວາມບໍລິສຸດສູງແລະຂະບວນການຜູກມັດພິເສດ, ມັນມີຄວາມຕ້ານທານຕ່ໍາແລະ ductility ທີ່ດີເລີດ, ປະສິດທິຜົນຫຼຸດຜ່ອນຄວາມບໍ່ສະຖຽນລະພາບຂອງສາຍສົ່ງໄຟຟ້າແລະການເຫນັງຕີງຂອງປະຈຸບັນ. insulation ແລະ sheath ແມ່ນເຮັດຈາກ irradiated cross-linked polytetrafluoroethylene (PTFE), ສອດຄ່ອງກັບມາດຕະຖານສາກົນເຊັ່ນ: IEC 62930 ແລະ EN 50618. ມັນສາມາດທົນທານຕໍ່ຄວາມແຕກຕ່າງຂອງອຸນຫະພູມທີ່ຮ້າຍໄປຈາກ -40 ℃ກັບ 120 ℃, ໃນຂະນະທີ່ຍັງສະແດງໃຫ້ເຫັນຄວາມຕ້ານທານທີ່ເຂັ້ມແຂງກັບອຸນຫະພູມສູງ, ຄວາມເສຍຫາຍ, ແລະ corrosion ອາຊິດແລະ alkali. ຫຼັງຈາກການທົດສອບການອາຍຸຂອງໂຄມໄຟ, ອັດຕາການເກັບຮັກສາຄວາມເຂັ້ມແຂງຂອງມັນເປັນມາດຕະຖານ, ເຮັດໃຫ້ມັນທົນທານຕໍ່ການຕິດຕາມສະພາບອາກາດທີ່ເຂັ້ມງວດໃນທະເລຊາຍ, ເຂດແຮງດັນສູງແລະຕ່ໍາ, ແລະເຂດຊາຍຝັ່ງທະເລ.

ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການດ້ານກົນຈັກສູງ, ສາຍເຄເບີ້ນມີ insulation ສອງຊັ້ນແລະການອອກແບບໂຄງສ້າງປ້ອງກັນ, ບາງຕົວແບບມີອຸປະກອນປະຈໍາຕະກູນ tape ເຫຼັກ. ພວກມັນມີຄວາມທົນທານຕໍ່ຄວາມກົດດັນແລະຜົນກະທົບທີ່ໂດດເດັ່ນ, ເຮັດໃຫ້ມັນເຫມາະສົມກັບວິທີການວາງຕ່າງໆເຊັ່ນ: ການຝັງສົບໂດຍກົງ, ການຕິດຕັ້ງເທິງຫົວ, ແລະການຕິດຕັ້ງທໍ່, ປ້ອງກັນຄວາມເສຍຫາຍຂອງການກໍ່ສ້າງແລະການລະບາດຂອງຫນູ. ຜະລິດຕະພັນທັງຫມົດໄດ້ຜ່ານການທົດສອບ retardant flame, ຕອບສະຫນອງມາດຕະຖານຄວາມປອດໄພທີ່ກ່ຽວຂ້ອງ. ພວກເຂົາເຈົ້າຜະລິດຄວັນຢາສູບຕ່ໍາແລະການເຜົາໃຫມ້ທີ່ບໍ່ມີ halogen, ປະສິດທິຜົນປ້ອງກັນການແຜ່ກະຈາຍຂອງໄຟແລະສະຫນອງອຸປະສັກຄວາມປອດໄພທີ່ເຂັ້ມແຂງສໍາລັບລະບົບ photovoltaic.

Tuv Certified Photovoltaic Cable

ມາດຕະຖານແລະການອະນຸມັດ

● EN 50618 (H1Z2Z2-K);

● PV-1F ຕາມ 2PfG 1169/08.2007

ການກໍ່ສ້າງສາຍໄຟ

● Conductor: ຕົວນໍາທອງແດງ tinted tinted ຕໍ່ DIN VDE 0295 ແລະ IEC 60228 Class 5

● insulation: ເສັ້ນເອເລັກໂຕຣນິກຂ້າມເຊື່ອມຕໍ່, halogen ບໍ່ມີແລະສານປະສົມຕ້ານໄຟ, ສີດໍາ

● ກາບ: ເສັ້ນອີເລັກໂທຣນເຊື່ອມຕໍ່ຂ້າມ, LSZH ແລະສານປະສົມຕ້ານໄຟ, ສີດໍາແລະສີແດງ.

ລັກສະນະດ້ານວິຊາການ

● ລະດັບແຮງດັນ Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; ແຮງດັນໄຟຟ້າສູງສຸດທີ່ອະນຸຍາດ: 1.8 kV DC (ຕົວນໍາ/ຕົວນໍາ, ລະບົບທີ່ບໍ່ມີແຜ່ນດິນໂລກ, ວົງຈອນບໍ່ຢູ່ພາຍໃຕ້ການໂຫຼດ.

●ອຸນຫະພູມສະພາບແວດລ້ອມ:-40℃~+90℃

●ອຸນຫະພູມສູງສຸດທີ່ຕົວນໍາ: 120℃(20000h) ອີງຕາມ IEC/EN 60216-1, ອຸນຫະພູມວົງຈອນສັ້ນ: 250℃/5 ວິນາທີ

●ການທົດສອບຄວາມທົນທານຂອງຄວາມຮ້ອນ: ອີງຕາມ EN60216-2 (ດັດຊະນີອຸນຫະພູມ + 120 ℃)

●ຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື້ນ: ອີງຕາມ EN 50618, ຕາຕະລາງ 2 ກັບຄວາມຊຸ່ມຊື່ນ 85% (ການທົດສອບ acc. to EN 60068-2-78)

● Radius ບິດຕໍາ່ສຸດທີ່: 4XOD (ຄົງທີ່), 5XOD (flexing)

●ຄວາມທົນທານຂອງແຮງດຶງແລະການຍືດຕົວຂອງ insulation ແລະ Jacket: ຕອບສະຫນອງຄວາມຕ້ອງການຂອງ EN 50618 ແລະ 2PfG 1169

● ໄລຍະເວລານຳໃຊ້: 25 ປີ

● ຮູບໄຂ່: ≤15%

●ປະສິດທິພາບໄຟຕາມ EN50265-2-1,IEC 60332-1, ການປ່ອຍອາຍພິດຕ່ໍາຕາມ EN 61034-2 (ການຖ່າຍທອດແສງສະຫວ່າງ≥60%), Halogen ຟຣີຕາມ EN 50525-1, ເອກະສານຊ້ອນ B.

"ການກັດກ່ອນຂອງທາດອາຍຜິດຕ່ໍາຕາມ EN 50267-2-2, IEC 60754-2

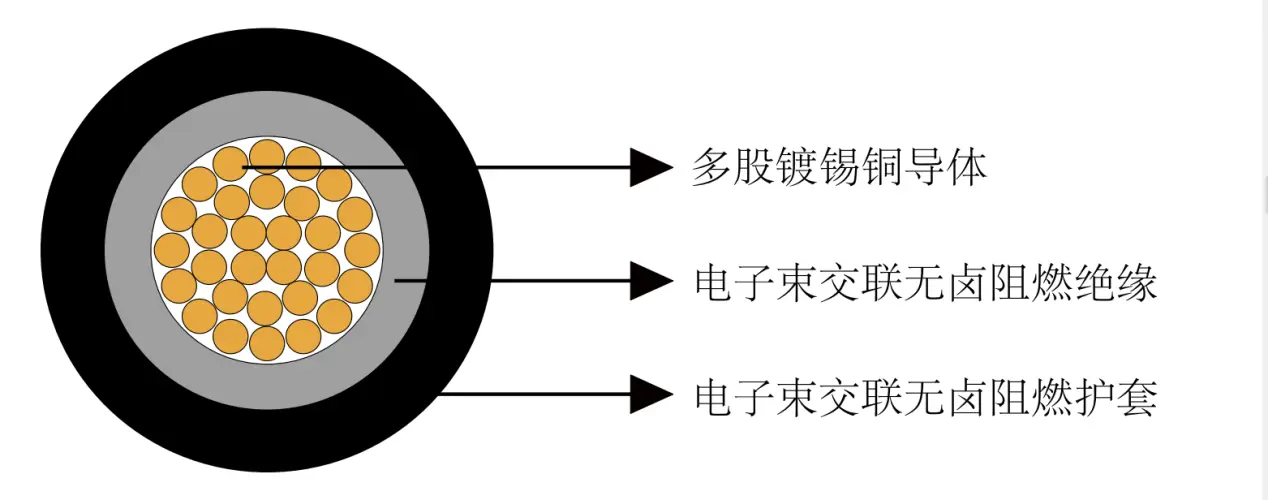

ການແຕ້ມໂຄງສ້າງ

Tuv Certified Photovoltaic Cable

ຕົວກໍານົດການສາຍ

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
ໝາຍເລກຂອງ Cores X ນາມ ພາກຂ້າມ	ໝາຍເລກ Stranding	Nominal Conductor Diameter	ຄວາມຫນາຂອງ insulation nominal	ຄວາມຫນາຂອງກາບນາມ	Nominal ເສັ້ນຜ່າສູນກາງໂດຍລວມ	ນາມ ນ້ຳໜັກ
No.X mm2	n/ມມ	ມມ	ມມ	ມມ	ມມ	ກ/ກມ
1×2.5	48/0.24	1.91	0.7	0.67	4.7	41.8
1×4	55/0.285	2.44	0.7	0.67	5.2	57.3
1×6	84/0.285	3.01	0.7	0.67	5.8	77.5
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
ໝາຍເລກຂອງ Cores X ນາມ ພາກຂ້າມ	ໝາຍເລກ Stranding	Nominal Conductor Diameter	ຄວາມຫນາຂອງ insulation nominal	ຄວາມຫນາຂອງກາບນາມ	Nominal ເສັ້ນຜ່າສູນກາງໂດຍລວມ	ນາມ ນ້ຳໜັກ
n X ມມ²	n/ມມ	ມມ	ມມ	ມມ	ມມ	ກ/ກມ
1×2.5	48/0.24	1.91	0.7	0.8	4.9	44.8
1×4	55/0.285	2.44	0.7	0.8	5.4	60.6
1×6	84/0.285	3.01	0.7	0.8	6	81.2
1×10	73/0.40	4.54	0.7	0.8	7.5	127.1

ຄວາມຕ້ານທານຂອງຕົວນໍາແລະຄວາມສາມາດໃນການບັນທຸກໃນປະຈຸບັນຢູ່ທີ່ 20 ℃

ພາກຂ້າມ	ຄວາມຕ້ານທານຂອງຕົວນໍາສູງສຸດຢູ່ທີ່ 20 ℃	ຄວາມຕ້ານທານຂອງ insulation ສູງສຸດທີ່ 20 ℃	ການຕໍ່ຕ້ານ insulation ສູງສຸດທີ່ 90 ℃	ຄວາມສາມາດໃນການບັນທຸກປະຈຸບັນ
ພາກຂ້າມ	ຄວາມຕ້ານທານຂອງຕົວນໍາສູງສຸດຢູ່ທີ່ 20 ℃	ຄວາມຕ້ານທານຂອງ insulation ສູງສຸດທີ່ 20 ℃	ການຕໍ່ຕ້ານ insulation ສູງສຸດທີ່ 90 ℃	ສາຍດຽວບໍ່ມີສາຍໃນອາກາດ	ສາຍດຽວຢູ່ເທິງພື້ນຜິວ	2 ສາຍໂຫຼດຕິດກັນກັບພື້ນຜິວ
ມມ2	Ω/ກມ	MΩ.ກມ	MΩ.ກມ	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
