Beida ເປັນຜູ້ສະຫນອງສາຍໄຟແລະສາຍໄຟມືອາຊີບໃນປະເທດຈີນ. ໃນດ້ານໂຄງສ້າງຂອງຜະລິດຕະພັນ, ສາຍໄຟ BS 6724 ຂອງພວກເຮົາໃຊ້ສນວນ polyethylene (XLPE) ເຊື່ອມຕໍ່ຂ້າມແລະກາບ polyolefin ທີ່ບໍ່ມີ halogen, ຄວັນໄຟຕ່ໍາ, ສົມທົບກັບຊັ້ນປະຈໍາຕະກູນສາຍເຫຼັກ galvanized, ປະກອບເປັນລະບົບປ້ອງກັນຫຼາຍຊັ້ນ. ກາບຄວັນທີ່ບໍ່ມີ halogen, ມີຂໍ້ດີດ້ານຄວາມປອດໄພທີ່ສໍາຄັນ; ເມື່ອຖືກໄຟໄຫມ້, ມັນບໍ່ພຽງແຕ່ປ່ອຍຄວັນຢາສູບໃນປະລິມານຕ່ໍາທີ່ສຸດ, ຫຼຸດຜ່ອນຜົນກະທົບຂອງຄວັນຢາສູບຕໍ່ການສົ່ງແສງສະຫວ່າງສະພາບແວດລ້ອມແລະຮັບປະກັນການເບິ່ງເຫັນ, ແຕ່ຍັງຜະລິດຄວັນຢາສູບທີ່ບໍ່ມີສານພິດແລະບໍ່ກັດກ່ອນ, ປ້ອງກັນການບາດເຈັບຂັ້ນສອງແລະຕອບສະຫນອງຄວາມຕ້ອງການຄວາມປອດໄພຂອງພື້ນທີ່ທີ່ມີຄວາມຫນາແຫນ້ນ.
ສາຍເຄເບີ້ນແມ່ນມີຢູ່ໃນຄວາມຫລາກຫລາຍຂອງສະເພາະ, ຈາກ single-core ກັບ 48-core. conductors ແມ່ນເຮັດດ້ວຍທອງແດງ annealed ຄຸນນະພາບສູງ, ສະເຫນີ conductivity ທີ່ດີເລີດ. ຊັ້ນ insulation ມີຄວາມເຂັ້ມແຂງ insulation ສູງແລະໄດ້ຜ່ານການທົດສອບແຮງດັນໄຟຟ້າເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພ. ບໍ່ວ່າຈະເປັນສໍາລັບການສົ່ງໄຟຟ້າໃນໂຮງງານອຸດສາຫະກໍາ, ສາຍໄຟໃນອາຄານສູງ, ຫຼືການແຜ່ກະຈາຍພະລັງງານໃນທໍ່ໃຕ້ດິນ, ສາຍໄຟ Tianjin Beida BS 5467 ສະຫນອງການແກ້ໄຂທີ່ເຊື່ອຖືໄດ້, ການກໍ່ສ້າງອຸປະສັກຄວາມປອດໄພແຂງສໍາລັບການສົ່ງໄຟຟ້າທີ່ມີຄຸນນະພາບເປັນມືອາຊີບ.

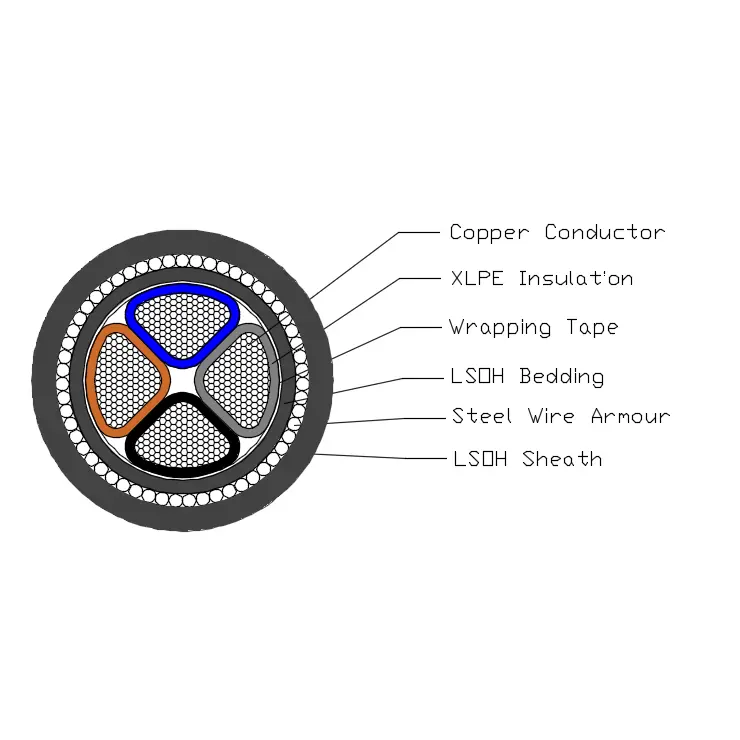

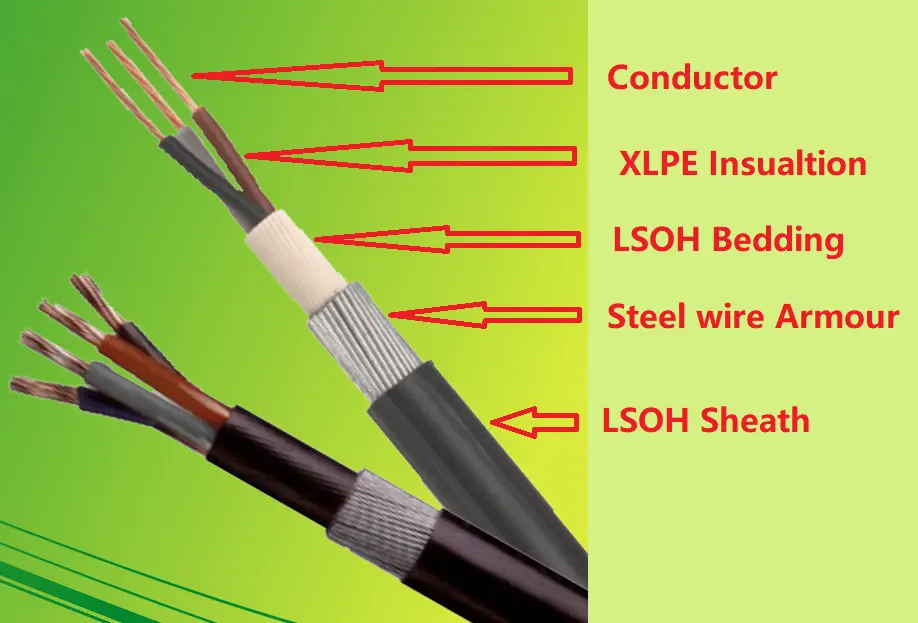

ສາຍໄຟ BS 6724 ປະກອບດ້ວຍຕົວນໍາທອງແດງ T1R, insulation XLPE, ຜ້າປູ PVC, ເກາະ Steel-weirs ແລະກາບ LSOH.
ຕົວນໍາ: ທອງແດງແຂງຫຼືຕົວນໍາອາລູມິນຽມ, ວົງກົມຫຼືຮູບຮ່າງ, ປະເພດ 2 ເຖິງ BS EN 60228.
insulation: XLPE Type GP8 ຕາມ BS 7655-1.3
ສີຫຼັກ: 1 ຫຼັກ: ເກີດ ຫຼື ສີຟ້າ
2 ແກນ: ເກີດ, ສີຟ້າ
3 ແກນ: ເກີດ, ສີດໍາ, ສີຂີ້ເຖົ່າ
4 ແກນ: ສີຟ້າ, ເກີດ, ສີດໍາ, ສີຂີ້ເຖົ່າ
5 ແກນ: ສີຂຽວ / ສີເຫຼືອງ, ສີຟ້າ, ເກີດ, ສີດໍາ, ສີຂີ້ເຖົ່າ
ຂ້າງເທິງ 5 coes: ແກນສີຂາວທີ່ມີຕົວເລກສີດໍາ
ຜ້າປູທີ່ນອນ: ຜ້າປູທີ່ນອນຕ້ອງໄດ້ຮັບການ extruded LSOH ວັດສະດຸໂພລີເມີທີ່ສອດຄ່ອງກັບອຸນຫະພູມການດໍາເນີນງານຂອງສາຍ.
ເກາະສາຍເຫຼັກ: ສາຍຫຼັກດຽວ: ເກາະສາຍອາລູມີນຽມ
ສາຍເຄເບີ້ນຫຼາຍຫຼັກ: ເກາະເຫຼັກ
ກາບນອກ: ກາບໃບຈະຖືກ extruded ວັດສະດຸ LSOH ທີ່ລະບຸໄວ້ໃນ BS 7655-6.1.
ສາຍໄຟ BS 6724 ມີລະດັບແຮງດັນໄຟຟ້າ 600/1000kV, ຫຼຸດຜ່ອນຄວາມຮຽກຮ້ອງຕ້ອງການຂອງແຮງດັນສູງຂອງຍານພາຫະນະໄດ້ຢ່າງງ່າຍດາຍ. ມັນທົນທານຕໍ່ການທົດສອບຄວາມກົດດັນຢ່າງເຂັ້ມງວດ 5 ນາທີທີ່ມີແຮງດັນ 3.5kV ໂດຍບໍ່ມີການທໍາລາຍໃດໆ, ສະແດງໃຫ້ເຫັນປະສິດທິພາບຂອງ insulation ທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.
ຜະລິດຕະພັນມີລະດັບອຸນຫະພູມປະຕິບັດງານກ້ວາງ, ຈາກ 0 ℃ to +90 ℃. ເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທີ່ມີອຸນຫະພູມສູງ, ມັນສາມາດທົນທານຕໍ່ອຸນຫະພູມສູງເຖິງ +250 ℃ພາຍໃຕ້ສະພາບວົງຈອນສັ້ນ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ VGA ຕ່າງໆ.
ມັນມີຄວາມຍືດຫຍຸ່ນທີ່ສຸດ, ມີລັດສະໝີໂຄ້ງຕໍ່າສຸດ 12 ເທົ່າຂອງເສັ້ນຜ່າກາງນອກຂອງມັນ, ຊ່ວຍໃຫ້ສາຍໄຟມີຄວາມຍືດຫຍຸ່ນແລະງ່າຍດາຍ, ໂດຍບໍ່ຄໍານຶງເຖິງພື້ນທີ່ການຕິດຕັ້ງ. ນອກຈາກນັ້ນ, ລະດັບການປ່ອຍອາຍພິດຂອງແສງສະຫວ່າງຂອງມັນສອດຄ່ອງກັບມາດຕະຖານ BS EN 60332-1-2, ປະສິດທິພາບທີ່ບໍ່ມີຮາໂລເຈນຂອງມັນຖືກຢັ້ງຢືນໂດຍ IEC 60754 ແລະ EN 50267, ແລະຄວາມຫນາແຫນ້ນຂອງຄວັນໄຟຂອງມັນມີມາດຕະຖານ IEC 61034 ແລະ EN 50268, ເພີ່ມຄວາມປອດໄພແລະເປັນມິດກັບສິ່ງແວດລ້ອມ.
|
ຄວາມຕ້ານທານສູງສຸດຂອງ conductor ແລະປະຈໍາຕະກູນ |
||||
|
ສໍາລັບສາຍ Single-core ທີ່ 20 ℃ |
||||
|
ປະເພດ |
ຄວາມຕ້ານທານສູງສຸດທີ່ 20 ℃ |
|||
|
Nominial ພື້ນທີ່ຕັດສ່ວນຂອງ conductor |
Conductor |
ເກາະສາຍອາລູມິນຽມ |
||
|
ທອງແດງ |
ອາລູມີນຽມ |
ສາຍເຄເບີ້ນທີ່ມີຕົວນໍາທອງແດງ stranded |
ສາຍເຄເບີ້ນທີ່ມີຕົວນໍາອາລູມິນຽມ stranded |
|
|
ມມ2 |
Ω/ກມ |
Ω/ກມ |
Ω/ກມ |
Ω/ກມ |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
ຄວາມຕ້ານທານສູງສຸດຂອງ conductor ແລະປະຈໍາຕະກູນ |
||||||
|
ສໍາລັບສາຍຈາກ 2 ຫາ 5 cores ຢູ່ທີ່ 20 ℃ |
||||||
|
ປະເພດ |
ຄວາມຕ້ານທານສູງສຸດທີ່ 20 ℃ |
|||||
|
Nominial ພື້ນທີ່ຕັດສ່ວນຂອງ conductor |
Conductor |
ເກາະສາຍເຫຼັກ |
||||
|
ທອງແດງ |
ອາລູມີນຽມ |
ສາຍເຄເບີ້ນທີ່ມີຕົວນໍາທອງແດງ stranded |
||||
|
2 ຫຼັກ |
3 ຫຼັກ |
4 ຫຼັກ |
5 ຫຼັກ |
|||
|
ມມ2 |
Ω/ກມ |
Ω/ກມ |
Ω/ກມ |
Ω/ກມ |
Ω/ກມ |
Ω/ກມ |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
ຄວາມສາມາດບັນຈຸປະຈຸບັນໃນ amperes (A)
|
ລະດັບແຮງດັນໄຟຟ້າ 0.6/1kV XLPE insulation ສາຍໄຟ |
|||||||||
|
ຄວາມສາມາດບັນທຸກປະຈຸບັນໃນ amperes (A) |
|||||||||
|
ອຸນຫະພູມລ້ອມຮອບ: ໃນອາກາດ: 40 ℃, ໃນດິນ: 25 ℃ |
|||||||||
|
ອຸນຫະພູມຕົວນໍາ: 90 ℃ |
|||||||||
|
ຄ່າສໍາປະສິດຄວາມຕ້ານທານຄວາມຮ້ອນຂອງດິນ: 1.0k·m/W |
|||||||||
|
ປະເພດ |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
ຈໍານວນຫຼັກ |
ຫຼັກດຽວ |
|
ຫຼາຍແກນ |
||||||
|
ພື້ນທີ່ຕັດ, ມມ2 |
ຢູ່ໃນອາກາດ |
ໃນດິນ |
|
ຢູ່ໃນອາກາດ |
ໃນດິນ |
||||
|
Cu |
ອັນ |
Cu |
ອັນ |
|
Cu |
ອັນ |
Cu |
ອັນ |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
ຫມາຍເຫດ: ເກາະຂອງສາຍເຄເບີນດຽວແມ່ນເຮັດຈາກວັດສະດຸທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ. |
|||||||||
ລາຍລະອຽດການຫຸ້ມຫໍ່:
ມັນຖືກກໍານົດໂດຍປະລິມານແລະຄວາມຕ້ອງການທີ່ທ່ານຊື້. ສາມາດເຈລະຈາໄດ້.
ທ່າເຮືອ: ທ່າເຮືອທຽນຈິນ
ການຈັດສົ່ງ: ທາງທະເລ, ທາງອາກາດ, ໂດຍດ່ວນ.
