ສາຍໄຟ BS 6346

Tianjin Beida ແມ່ນຜູ້ຜະລິດແລະຜູ້ສະຫນອງສາຍໄຟສາຍໄຟຟ້າຈີນ BS 6346. ສາຍເຄເບີ້ນປະເພດນີ້ສາມາດໃຊ້ສໍາລັບການສະຫນອງພະລັງງານແລະສາຍຄວບຄຸມໃນລະບົບແຮງດັນຕ່ໍາ. ສາຍແມ່ນ insulated ແລະ sheathed ໂດຍ PVC ແລະປ້ອງກັນໂດຍປະຈໍາຕະກູນສາຍເຫຼັກ. ສາຍສາມາດທົນຄວາມກົດດັນແລະຄວາມກົດດັນ. ມັນສາມາດໄດ້ຮັບການຕິດຕັ້ງພາຍໃນອາຄານຫຼືຝັງໂດຍກົງຢູ່ໃຕ້ດິນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ສາຍໄຟ BS 6346 ຂອງ Beida ຮັບຮອງເອົາວັດສະດຸ PVC insulation ແລະ sheath ກ້າວຫນ້າ, ດ້ວຍການອອກແບບປະຈໍາຕະກູນຂອງສາຍເຫຼັກ, ເຊິ່ງປະສິດທິພາບສາມາດຕ້ານຄວາມກົດດັນພາຍນອກແລະຄວາມກົດດັນເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວຂອງສາຍ. ສາຍໄຟ BS 6346 ສະຫນອງຄວາມປອດໄພແລະຄວາມຫມັ້ນຄົງສູງ, ບໍ່ວ່າຈະຕິດຕັ້ງພາຍໃນອາຄານຫຼືຖືກຝັງຢູ່ໃຕ້ດິນໂດຍກົງ. ຕົວນໍາທອງແດງ, ເບາະ PVC ແລະການອອກແບບປະຈໍາຕະກູນສາຍເຫຼັກເຮັດໃຫ້ສາຍໄຟສາມາດທົນທານຕໍ່ຄວາມກົດດັນທາງດ້ານຮ່າງກາຍໃນສະພາບແວດລ້ອມທີ່ສັບສົນ, ຮັບປະກັນການເຮັດວຽກປົກກະຕິຂອງລະບົບໄຟຟ້າ, ແລະແກ້ໄຂບັນຫາທີ່ສາຍໄຟແບບດັ້ງເດີມເສຍຫາຍໄດ້ງ່າຍໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.

ໂຄງສ້າງຜະລິດຕະພັນ

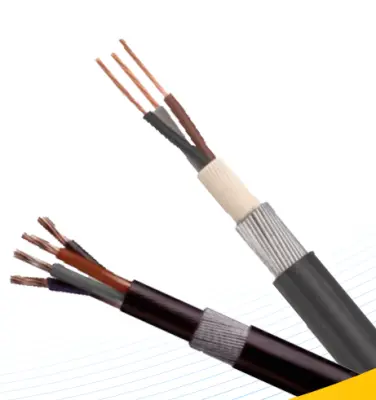

Bs 6346 Power Cable

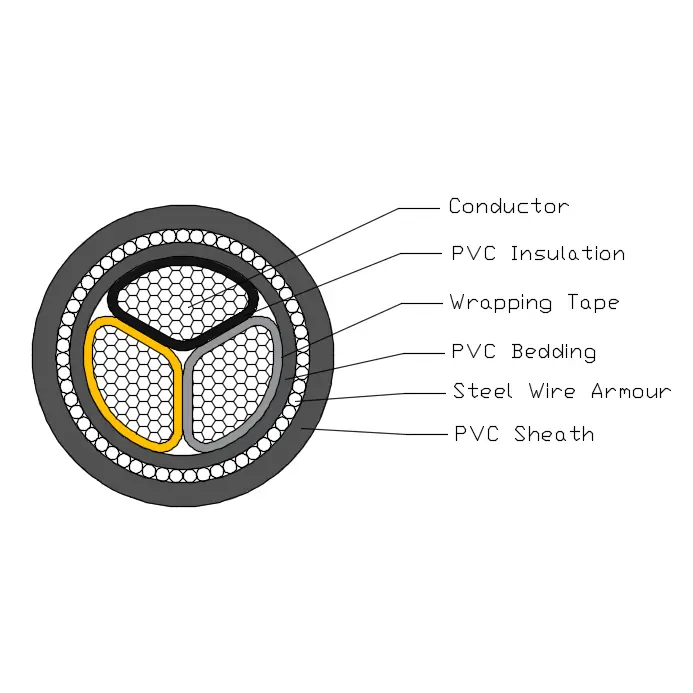

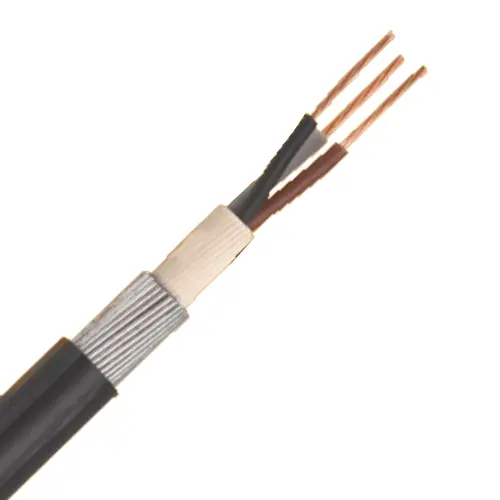

ສາຍໄຟຟ້າ BS 6346 ປະກອບດ້ວຍຕົວນໍາທອງແດງ T1R, insulation PVC, ຜ້າປູ PVC, ເກາະເຫຼັກກ້າແລະກາບ PVC.

ຕົວນໍາ: ທອງແດງແຂງຫຼືຕົວນໍາອາລູມິນຽມ, ວົງກົມຫຼືຮູບຮ່າງ, ປະເພດ 2 ເຖິງ BS EN 60228.

insulation: PVC ປະເພດ GP8 ຕາມ BS 7655-1.3

ສີຫຼັກ: 1 ຫຼັກ: ເກີດ ຫຼື ສີຟ້າ

2 ແກນ: ເກີດ, ສີຟ້າ

3 ແກນ: ເກີດ, ສີດໍາ, ສີຂີ້ເຖົ່າ

4 ແກນ: ສີຟ້າ, ເກີດ, ສີດໍາ, ສີຂີ້ເຖົ່າ

5 ແກນ: ສີຂຽວ / ສີເຫຼືອງ, ສີຟ້າ, ເກີດ, ສີດໍາ, ສີຂີ້ເຖົ່າ

ຂ້າງເທິງ 5 coes: ແກນສີຂາວທີ່ມີຕົວເລກສີດໍາ

ຜ້າປູທີ່ນອນ: ຜ້າປູທີ່ນອນຕ້ອງໄດ້ຮັບການ extruded LSOH ວັດສະດຸໂພລີເມີທີ່ສອດຄ່ອງກັບອຸນຫະພູມການດໍາເນີນງານຂອງສາຍ.

ເກາະສາຍເຫຼັກ: ສາຍຫຼັກດຽວ: ເກາະສາຍອາລູມີນຽມ

ສາຍເຄເບີ້ນຫຼາຍຫຼັກ: ເກາະເຫຼັກ

ກາບນອກ: ປອກເປືອກຕ້ອງເປັນວັດສະດຸ PVC ປະເພດ TM1 ທີ່ລະບຸໄວ້ໃນ BS 7655.

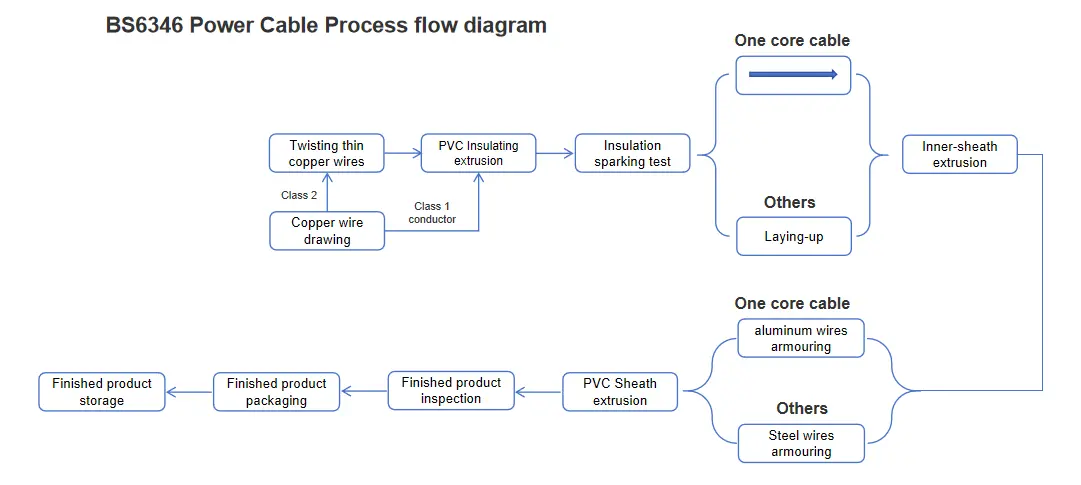

ແຜນວາດການໄຫຼຂອງຂະບວນການ

Bs 6346 Power Cable

ຕົວກໍານົດການປະສິດທິພາບ

ແຮງດັນໄຟຟ້າ: 600/1000kV

ແຮງດັນຂອງການທົດສອບ: 3.5kV ສໍາລັບ 5 ນາທີບໍ່ມີການແຕກຫັກເກີດຂຶ້ນ

ອຸນຫະພູມເຮັດວຽກ: 0º C ເຖິງ +60 ºC

ອຸນຫະພູມວົງຈອນສັ້ນ: +160 ºC

ລັດສະໝີຂັ້ນຕ່ຳ: 12* OD;

Flame-retradant: BS EN 60332-1-2

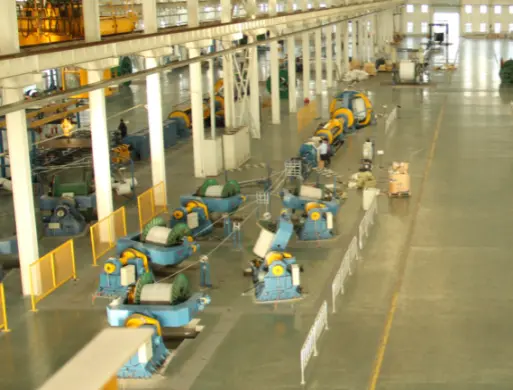

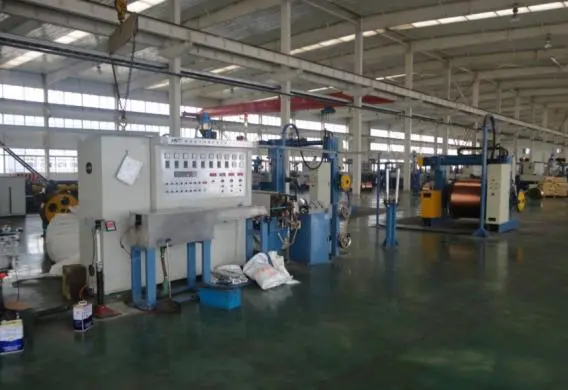

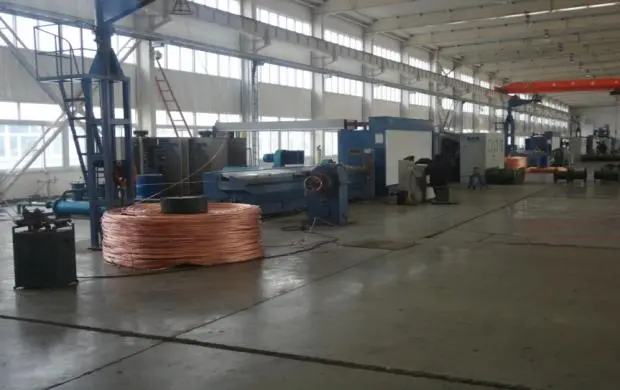

ອຸປະກອນການຜະລິດແລະການກວດກາ

ເຄື່ອງແຕ້ມຮູບ

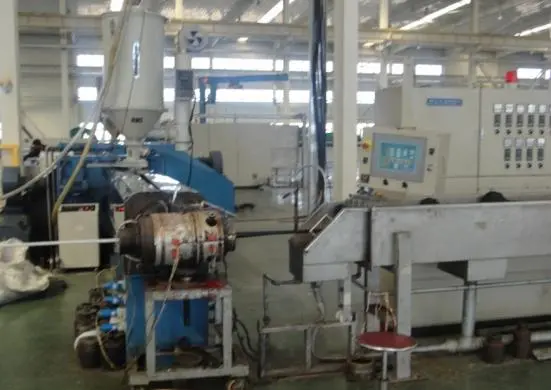

insulation extruder

ສາຍໄຟ-ອະດີດ

ກາບ extruder

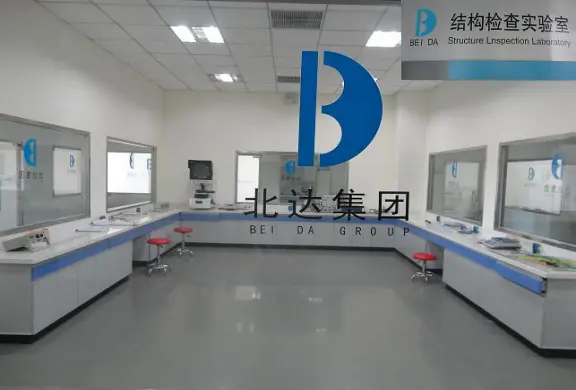

ຫ້ອງທົດລອງປະສິດທິພາບໂຄງສ້າງ ແລະໄຟຟ້າ

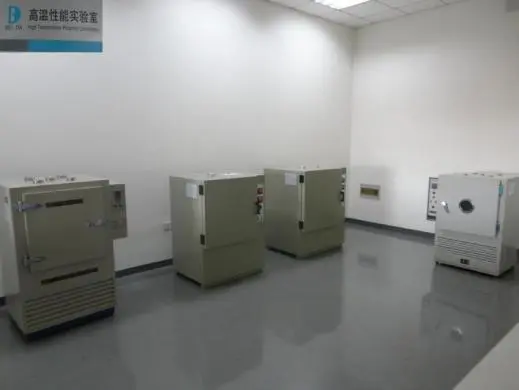

ສະພາການຜູ້ສູງອາຍຸຄວາມຮ້ອນ

ຄວາມສາມາດບັນຈຸປະຈຸບັນໃນ amperes (A)

ລະດັບແຮງດັນໄຟຟ້າ 0.6/1kV PVC insulation ສາຍໄຟຟ້າບັນຈຸໃນປະຈຸບັນໃນ amperes (A) ອຸນຫະພູມອາກາດລ້ອມຮອບ: ໃນອາກາດ: 40 ℃, ໃນດິນ: 25 ℃ ອຸນຫະພູມຕົວນໍາ: 70 ℃ ຄ່າສໍາປະສິດຄວາມຕ້ານທານຄວາມຮ້ອນຂອງດິນ: 1.0k·m / W
ລະດັບແຮງດັນໄຟຟ້າ 0.6/1kV PVC insulation ສາຍໄຟຟ້າບັນຈຸໃນປະຈຸບັນໃນ amperes (A) ອຸນຫະພູມອາກາດລ້ອມຮອບ: ໃນອາກາດ: 40 ℃, ໃນດິນ: 25 ℃ ອຸນຫະພູມຕົວນໍາ: 70 ℃ ຄ່າສໍາປະສິດຄວາມຕ້ານທານຄວາມຮ້ອນຂອງດິນ: 1.0k·m / W
ປະເພດ	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
ຈໍານວນຫຼັກ	ຫຼັກດຽວ				ຫຼາຍແກນ
ພື້ນທີ່ຕັດ, ມມ²	ຢູ່ໃນອາກາດ		ໃນດິນ		ຢູ່ໃນອາກາດ		ໃນດິນ
ພື້ນທີ່ຕັດ, ມມ²	Cu	ອັນ	Cu	ອັນ	Cu	ອັນ	Cu	ອັນ
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
ຫມາຍເຫດ: ເກາະຂອງສາຍເຄເບີນດຽວແມ່ນເຮັດຈາກວັດສະດຸທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ.
