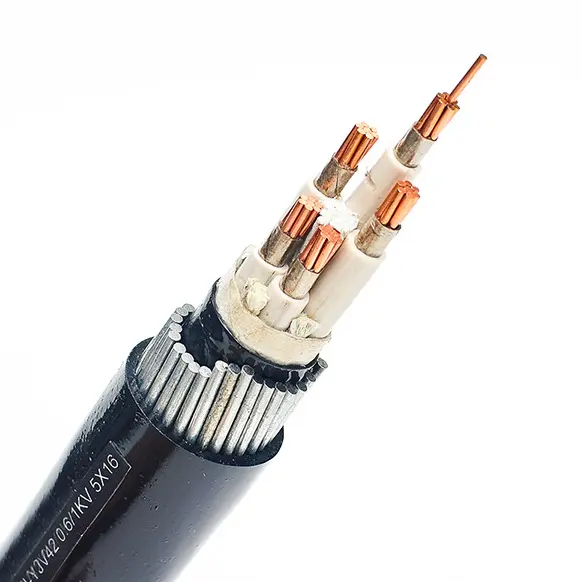

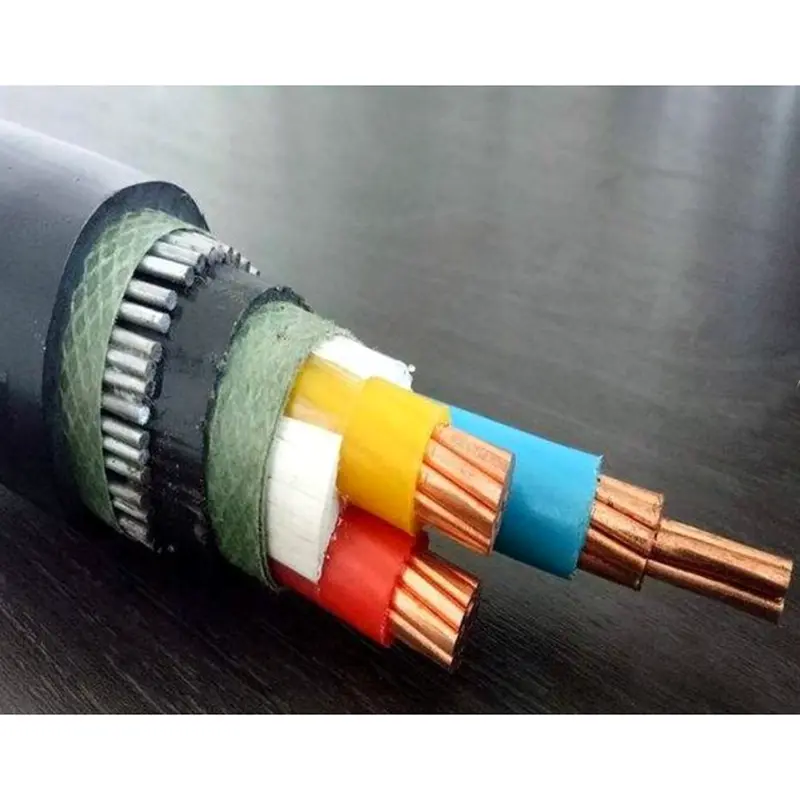

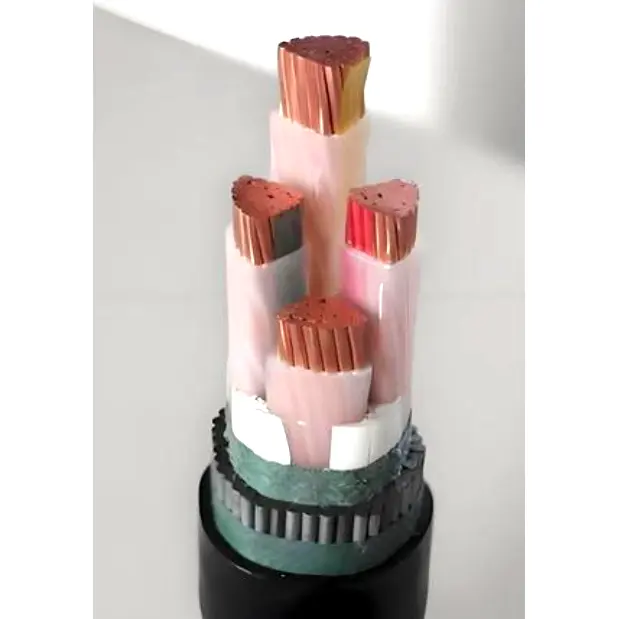

XLPE insulated PVC Sheathed SWA ສາຍໄຟ

XLPE Insulated PVC Sheathed SWA ສາຍໄຟແມ່ນປະກອບດ້ວຍຕົວນໍາທອງແດງ T1R, insulation XLPE, PVC wrapping tape Steel-weirs armor ແລະກາບ PVC.

ປະເພດສາຍທົ່ວໄປແມ່ນ YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/.

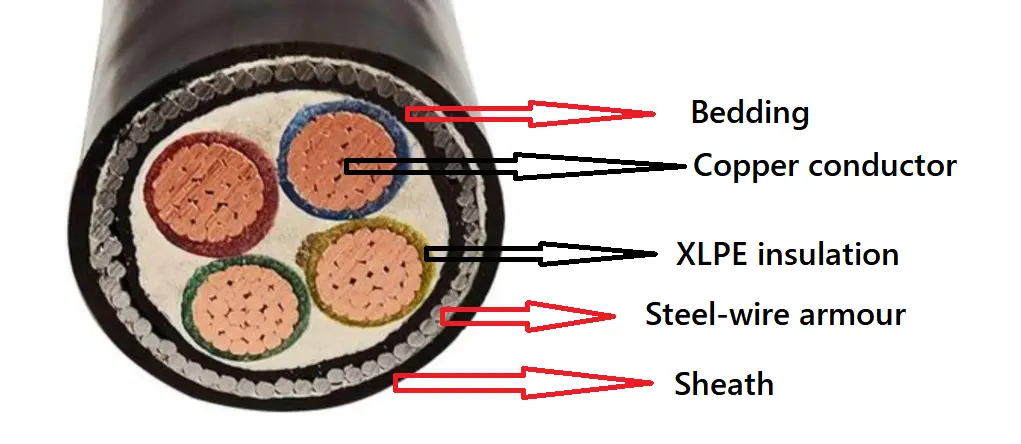

ໂຄງສ້າງຜະລິດຕະພັນ

XLPE Insulated PVC Sheathed SWA ສາຍໄຟແມ່ນປະກອບດ້ວຍຕົວນໍາທອງແດງ T1R, insulation XLPE, PVC wrapping tape Steel-weirs armor ແລະກາບ PVC.

ຕົວນໍາ: ທອງແດງຫຼືອາລູມິນຽມ conductor, ຮອບຢືນຫຼືຮູບຮ່າງ, ຫ້ອງຮຽນ 2 ເຖິງ IEC 60228

ແລະ GB/T 3956-2008, ສໍາລັບພື້ນທີ່ຕັດບໍ່ເກີນ 6mm.², ເປັນຮອບແຂງ

ອາດຖືກນໍາໃຊ້, ປະເພດ 1 ເຖິງ IEC 60228 ແລະ GB/T 3956-2008.

insulation: ຄວາມຫນາຂອງ insulation, ຊັບສິນຂອງວັດສະດຸຈະຕ້ອງເປັນໄປຕາມ IEC 60502 ແລະ GB / T 12706.

ສີຫຼັກ: 1 ຫຼັກ: ສີແດງ ຫຼືສີເຫຼືອງ ຫຼືສີຂຽວ ຫຼືສີຟ້າ ຫຼືສີດໍາ

2 ແກນ: ສີແດງ, ສີຟ້າຫຼືສີແດງ, ສີດໍາ

3 ແກນ: ສີເຫຼືອງ, ສີຂຽວ, ສີແດງຫຼືສີແດງ, ສີເຫຼືອງ, ສີຟ້າ

4 ແກນ: ສີເຫຼືອງ, ສີຂຽວ, ສີແດງ, ສີຟ້າຫຼືສີແດງ, ສີເຫຼືອງ, ສີຟ້າ, ສີດໍາ

5 ແກນ: ສີເຫຼືອງ, ສີຂຽວ, ສີແດງ, ສີຟ້າ, ສີດໍາຫຼືສີແດງ, ສີເຫຼືອງ, ສີຟ້າ, ສີດໍາ, ສີຂຽວ

ຂ້າງເທິງ 5 coes: ແກນສີຂາວທີ່ມີຈໍານວນສີດໍາຫຼືໂບສີທີ່ແຕກຕ່າງກັນ

ການປົກຫຸ້ມພາຍໃນ: ການປົກຫຸ້ມພາຍໃນອາດຈະ extruded ຫຼື lapped. ອຸປະກອນການຄວນຈະເຫມາະສົມກັບອຸນຫະພູມການດໍາເນີນງານຂອງສາຍແລະເຂົ້າກັນໄດ້ກັບວັດສະດຸ insulating.

ເກາະສາຍເຫຼັກ: ໃນສາຍເຄເບີ້ນ multicore, ປະຈໍາຕະກູນຈະຖືກນໍາໃຊ້ກັບສາຍເຫຼັກທີ່ກວມເອົາພາຍໃນ. ສາຍເຄເບີນຫຼັກດຽວສໍາລັບການນໍາໃຊ້ໃນ a.c. ລະບົບຈະຕ້ອງປະກອບດ້ວຍສາຍເຫຼັກທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ.

ກາບນອກ: ຄວາມຫນາຂອງກາບ, ຊັບສິນວັດສະດຸຕ້ອງເປັນໄປຕາມ IEC 60502 ແລະ GB/T 12706.

ສາຍເຄເບີ້ນຕ້ານໄຟໄໝ້: ວັດສະດຸກາບນອກ PVC ທີ່ທົນທານຕໍ່ໄຟໃຫ້ຖືກໃຊ້. ຊັ້ນ​ຮຽນ​ທີ່​ທົນ​ທານ​ໄຟ​ສາ​ມາດ​ແບ່ງ​ອອກ​ເປັນ​ສາມ​ປະ​ເພດ​: Bunch A​, B​, ແລະ C​.

ສາຍຕ້ານໄຟ: ສອງຊັ້ນຂອງເທບ Mica ຈະຕ້ອງຖືກບາດແຜຢູ່ຮອບຕົວນໍາ.

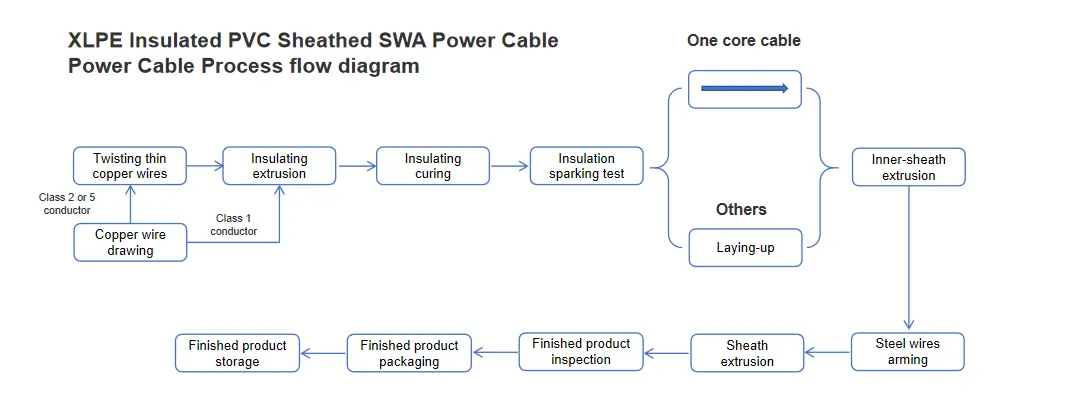

ແຜນວາດການໄຫຼຂອງຂະບວນການ

ຕົວກໍານົດການປະສິດທິພາບ

ແຮງດັນໄຟຟ້າຈັດອັນດັບ: 0.6/1 kV

ແຮງດັນຂອງການທົດສອບ: 3.5kV ສໍາລັບ 5 ນາທີບໍ່ມີການແຕກຫັກເກີດຂຶ້ນ

ອຸນຫະພູມເຮັດວຽກ: -5º C ເຖິງ +90 ºC

ອຸນຫະພູມວົງຈອນສັ້ນ: +250 ºC

ຕໍາ່ສຸດທີ່ Flexing Bending radius: 15* OD;

ຕໍາ່ສຸດທີ່ລັດສະຖິດບິດ: 10* OD;

ການທົດສອບສາຍ:

1. ການທົດສອບຄວາມຕ້ານທານຂອງ conductor DC: 20ºC ຄວາມຕ້ານທານຂອງ conductor DC ຈະຕ້ອງປະຕິບັດຕາມ GB / T 3956-2008, IEC 60228.

2. ການທົດສອບແຮງດັນໄຟຟ້າ AC: 3.5kV/5min, ບໍ່ມີການທໍາລາຍ.

ການທົດສອບຕົວຢ່າງ:

1. ການກວດກາໂຄງສ້າງຕົວນໍາ: ມັນຈະຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດດ້ານວິຊາການຂອງ GB/T 3956-2008, IEC 60228.

2. ຂະໜາດຂອງ insulation, lining, tape steel armor ແລະ sheath ໂຄງປະກອບການຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ GB/T 12706.1-2020, IEC 60502.1.

ການທົດສອບການຍືດຕົວຂອງຄວາມຮ້ອນ:

ຂັ້ນຕອນການເກັບຕົວຢ່າງ ແລະການທົດສອບຈະຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ GB/T 2951.21-2008, IEC 60811-2-1, ບົດທີ 9, ແລະຜົນໄດ້ຮັບຈະຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ GB/T 12706.1-2020, IEC 60502.1.

ການທົດສອບປະເພດ:

ການ​ທົດ​ສອບ​ການ​ປະ​ຕິ​ບັດ​ດ້ານ​ກົນ​ຈັກ​ແລະ​ທາງ​ດ້ານ​ຮ່າງ​ກາຍ​ຂອງ insulation ແລະ​ກາບ​ແມ່ນ​ຈະ​ປະ​ຕິ​ບັດ​ຕາມ​ຂໍ້​ກໍາ​ນົດ​ຂອງ GB/T 12706.1-2020 ແລະ IEC 60502.1.

ປະສິດທິພາບໄຟຟ້າຕ້ອງປະຕິບັດຕາມ GB/T 12706.1-2020, IEC 60502.1

ການທົດສອບການເຜົາໄຫມ້ສາຍດຽວຈະຕ້ອງປະຕິບັດຕາມ GB/T 19666-2019, IEC 60332.

ການທົດສອບການທົນທານຕໍ່ໄຟທີ່ມັດໄວ້ຂອງສາຍເຄເບີນແມ່ນປະຕິບັດຕາມຄວາມຕ້ອງການຂອງ GB/T 19666-2019, IEC 60332.

ການທົດສອບຄວາມຕ້ານທານໄຟຂອງສາຍເຄເບີນຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດຂອງ GB / T 19666-2019 ແລະ IEC 60331.

ຄວາມ​ສາ​ມາດ​ບັນ​ຈຸ​ປະ​ຈຸ​ບັນ​ໃນ amperes (A​)

ການຫຸ້ມຫໍ່ & ການຈັດສົ່ງ

ລາຍລະອຽດການຫຸ້ມຫໍ່:

ມັນຖືກກໍານົດໂດຍປະລິມານແລະຄວາມຕ້ອງການທີ່ທ່ານຊື້. ສາມາດເຈລະຈາໄດ້.

ທ່າເຮືອ: ທ່າເຮືອທຽນຈິນ

ການຈັດສົ່ງ: ທາງທະເລ, ທາງອາກາດ, ໂດຍດ່ວນ.
