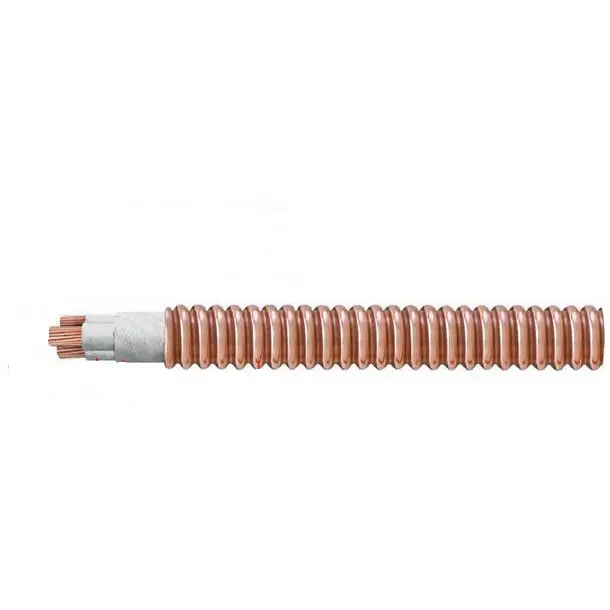

ສາຍທອງແດງ Corrugated ຕ້ານໄຟໄຫມ້ RTTZ

Tianjin Beida ເປັນຜູ້ຜະລິດສາຍທອງແດງ Corrugated ຕ້ານໄຟໄຫມ້ RTTZ ແລະໂຮງງານຜະລິດໃນປະເທດຈີນ. ສາຍເຄເບີ້ນປະກອບດ້ວຍຕົວນໍາທອງແດງ stranded, insulation tape mica ສັງເຄາະ, ແລະ corrugated tape sheathing. ສາຍເຄເບີ້ນເຫຼົ່ານີ້ແມ່ນປະກອບດ້ວຍວັດສະດຸອະນົງຄະທາດທັງໝົດ, ມີອຸນຫະພູມເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຂອງ 90 ອົງສາເຊ. ພວກເຂົາສາມາດຮັກສາການສະຫນອງພະລັງງານໄດ້ເປັນເວລາ 3 ຊົ່ວໂມງພາຍໃຕ້ສະພາບຂອງແປວໄຟຕັ້ງແຕ່ 950 ° C ຫາ 1000 ° C, ໂດຍບໍ່ມີການປະສົບກັບວົງຈອນສັ້ນຫຼືຕັດການເຊື່ອມຕໍ່. ໃນກໍລະນີທີ່ເກີດໄຟໄຫມ້, ສາຍເຫຼົ່ານີ້ຜະລິດເກືອບບໍ່ມີຄວັນໄຟຫຼືອາຍແກັສພິດ. ຖ້າຕ້ອງການການປົກປ້ອງເພີ່ມເຕີມ, ກາບປາທີ່ບໍ່ມີ halogen, ຄວັນໄຟຕ່ໍາ, ທີ່ບໍ່ແມ່ນໂລຫະສາມາດຖືກນໍາໃຊ້ຢູ່ເທິງກາບທອງແດງເພື່ອເພີ່ມຄຸນສົມບັດກົນຈັກແລະຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນຂອງສາຍ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເລືອກ Tianjin Beida ເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງຂອງທ່ານ, ເລືອກວິທີແກ້ໄຂສາຍທອງແດງ Corrugated Corrugated ສາຍໄຟ RTTZ ທີ່ເຊື່ອຖືໄດ້. ພວກເຮົາສາມາດສະເຫນີລາຄາໂຮງງານໂດຍກົງ.

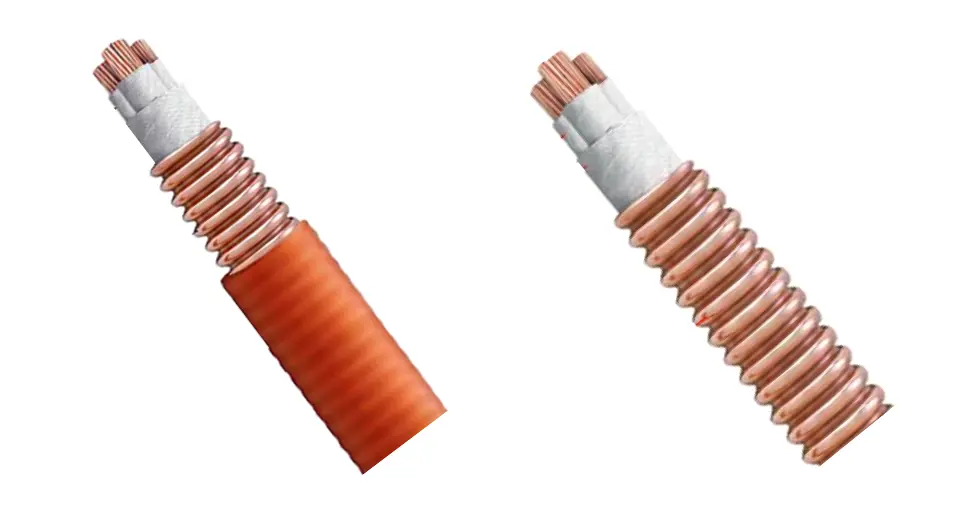

Rttz Fire Retardant Corrugated Copper Cable

ຂອບເຂດການນໍາໃຊ້:

ຮູບແບບສາຍ	ສະຖານະການທີ່ກ່ຽວຂ້ອງ	ສະຖານະການຄໍາຮ້ອງສະຫມັກ
RTTZ	ແຮງດັນທີ່ມີການຈັດອັນດັບ 0.6/1kV ແລະຕ່ໍາກວ່າ, ເຫມາະສົມສໍາລັບການສົ່ງໄຟຟ້າແລະການແຜ່ກະຈາຍໃນສະຖານທີ່ທີ່ມີຄວາມຕ້ອງການປ້ອງກັນໄຟໄຫມ້ສູງ, ໂດຍສະເພາະສໍາລັບການດັບເພີງແລະສາຍການສະຫນອງໄຟຟ້າສຸກເສີນ.	ຕຶກອາຄານສູງ, ໂຮງໝໍ, ລົດໄຟໃຕ້ດິນ, ອຸໂມງ, ສູນຂໍ້ມູນ, ສູນການຄ້າ, ຫ້ອງວາງສະແດງ, ເດີ່ນຈອດລົດ, ສະຖານທີ່ບັນເທີງ, ອຸດສາຫະກຳເຄມີ, ໂລຫະ, ແລະສະຖານທີ່ທີ່ມີອຸນຫະພູມສູງ/ໄວໄຟ ແລະລະເບີດອື່ນໆ.
WD-RTTYZ	ຄ້າຍຄືກັນກັບ RTTZ, ມັນຍັງມີຄວາມຈໍາເປັນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄວັນໄຟຕ່ໍາ, ບໍ່ມີ halogen, ແລະທົນທານຕໍ່ໄຟສໍາລັບສະຖານທີ່ປິດລ້ອມທີ່ມີບຸກຄະລາກອນຫຼາຍ.	ພື້ນທີ່ທີ່ມີຄວາມຕ້ອງການຢ່າງເຂັ້ມງວດສໍາລັບຄວາມເປັນພິດຂອງຄວັນຢາສູບແລະການຖ່າຍທອດແສງສະຫວ່າງເຊັ່ນ: ລົດໄຟໃຕ້ດິນ, ໂຮງງານໄຟຟ້ານິວເຄຼຍ, ໂຮງຮຽນ, ໂຮງຫມໍ, ໂຮງງານອາຫານ, ອາຄານທີ່ຢູ່ອາໄສສູງ, ແລະສະລັບສັບຊ້ອນຂະຫນາດໃຫຍ່.

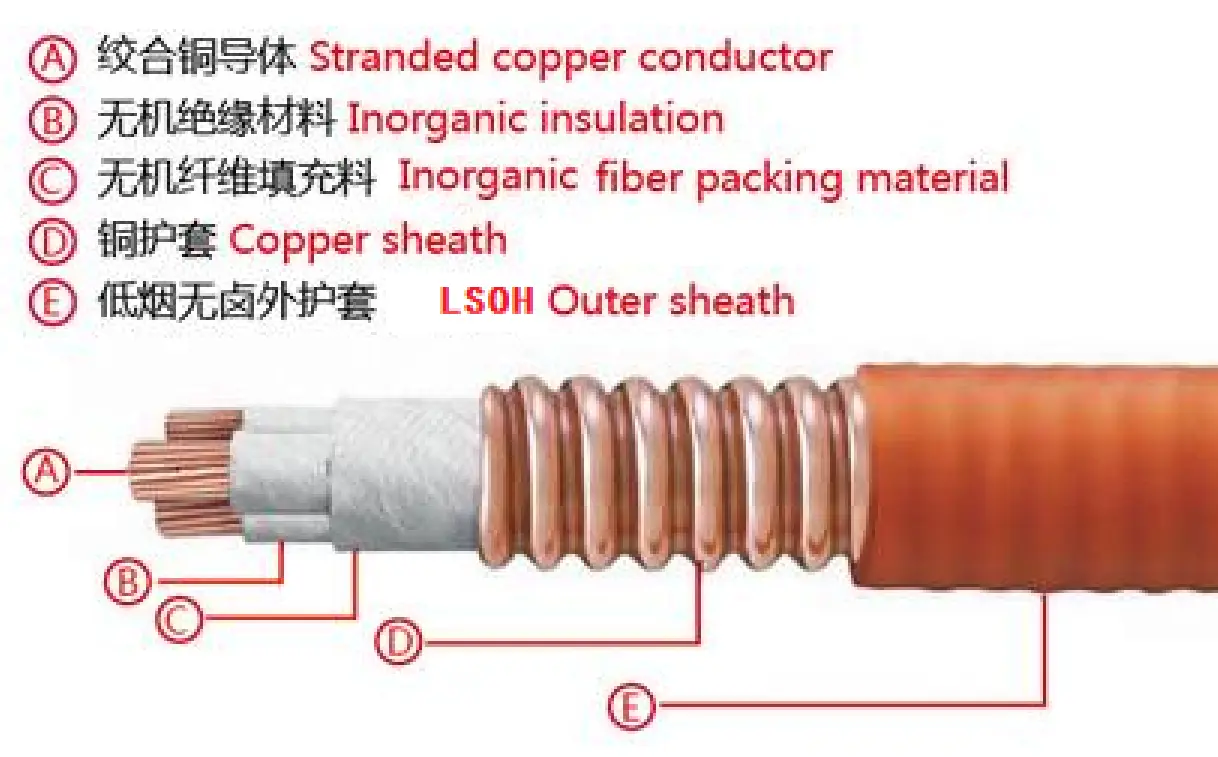

ໂຄງສ້າງຜະລິດຕະພັນ

ການກໍ່ສ້າງສາຍເຄເບີ້ນແລະຂໍ້ກໍານົດດ້ານວິຊາການ

Conductor: ຮັບຮອງເອົາປະເພດທໍາອິດຫຼືທີສອງຂອງ conductor ທອງແດງ annealed.

ຊັ້ນ insulation ແຮ່ທາດ: ມັນໄດ້ຖືກເຮັດໂດຍການຫໍ່ tapes mica ທົນທານຕໍ່ໄຟຫຼື tapes insulation ແຮ່ທາດອື່ນໆທີ່ມີຫນ້າທີ່ຄ້າຍຄືກັນ.

ການປະກອບສາຍເຄເບີ້ນແລະຊັ້ນປ້ອງກັນ: ຫຼັກສາຍເຄເບີ້ນແມ່ນເຕັມໄປດ້ວຍວັດສະດຸທີ່ມີຄຸນສົມບັດຕ້ານໄຟໄຫມ້ແລະທົນທານຕໍ່ໄຟ, ແລະຊັ້ນປ້ອງກັນແມ່ນປະກອບດ້ວຍ tape retardant flame ທີ່ເຫມາະສົມແລະ tape ທົນທານຕໍ່ໄຟຫໍ່.

ກາບໂລຫະທອງແດງ: ມັນຖືກຜະລິດໂດຍໃຊ້ເທກໂນໂລຍີການເຊື່ອມໂລຫະ argon arc ແລະ corrugated.

ຊັ້ນກາບ: ມັນຖືກເຮັດຈາກວັດສະດຸກາບ polyolefin ທີ່ບໍ່ມີ halogen, ຄວັນໄຟຕ່ໍາ, ທົນທານຕໍ່ໄຟ. ໂດຍທົ່ວໄປແລ້ວ, ມັນແມ່ນສີສົ້ມຫຼືຫມາກກ້ຽງ, ແຕ່ສີດໍາສາມາດເລືອກໄດ້ຕາມຄວາມຕ້ອງການ.

ແຜນວາດໂຄງສ້າງ

Rttz Fire Retardant Corrugated Copper Cable

ຕົວກໍານົດການປະສິດທິພາບ

ສາຍທອງແດງທີ່ທົນທານຕໍ່ໄຟໄໝ້ RTTZ ແມ່ນ 0.6/1kV. ແຮງດັນຂອງການທົດສອບແມ່ນກໍານົດໄວ້ທີ່ 3.5kV, ແລະແຮງດັນໄຟຟ້າຖືກນໍາໃຊ້ຢ່າງຕໍ່ເນື່ອງເປັນເວລາ 5 ນາທີໂດຍບໍ່ມີການທໍາລາຍໃດໆທີ່ເກີດຂຶ້ນໃນໄລຍະເວລານີ້. ອຸນຫະພູມປະຕິບັດການໃນໄລຍະຍາວສູງສຸດຂອງຕົວນໍາສາຍແມ່ນ 90 ℃.

ເມື່ອວາງສາຍ, ອຸນຫະພູມອາກາດລ້ອມຮອບບໍ່ຄວນຕ່ໍາກວ່າ 0 ℃. ລັດສະໝີໂຄ້ງຕໍ່າສຸດແມ່ນ 12 ເທົ່າຂອງເສັ້ນຜ່າສູນກາງນອກຂອງສາຍ. ຊັ້ນ insulation ແຮ່ທາດແມ່ນເຮັດຢ່າງລະມັດລະວັງໂດຍໃຊ້ tape mica ທົນທານຕໍ່ໄຟຫຼາຍຊັ້ນ.

ຢູ່ທີ່ 20ºC, ຄວາມຕ້ານທານຂອງ conductor ຕ້ອງປະຕິບັດຕາມມາດຕະຖານທີ່ກໍານົດໄວ້ຢ່າງເຂັ້ມງວດສໍາລັບປະເພດ 1 ຫຼືປະເພດ 2 annealed conductors ທອງແດງໃນ GB / T 3956 ແລະ IEC 60228. ໃນອຸນຫະພູມອາກາດລ້ອມຮອບ, ຄວາມຕ້ານທານ insulation ຂອງສາຍຄວນບໍ່ຫນ້ອຍກ່ວາ 100 MΩ·km.

ໃນແງ່ຂອງການທົດສອບຄວາມຕ້ານທານໄຟ, ມັນຕອບສະຫນອງຄວາມຕ້ອງການມາດຕະຖານຂອງ GB / T 34926 ຢ່າງສົມບູນ.

ທໍາອິດ, ດໍາເນີນການທົດສອບ C, W, Z ຕາມມາດຕະຖານ BS 6387;

ອັນທີສອງ, ການທົດສອບຈະຖືກດໍາເນີນໂດຍສອດຄ່ອງກັບຂໍ້ກໍານົດຂອງ BS 8491;

ອັນທີສາມ, ດໍາເນີນການທົດສອບຄວາມຕ້ານທານຂອງໄຟຕາມ GB/T 19216.21, ດ້ວຍການຄວບຄຸມອຸນຫະພູມຢູ່ທີ່ 950 ~ 1000 ℃, ໄລຍະເວລາການສໍາຜັດໄຟຂອງ 180 ນາທີ, ແລະໄລຍະເວລາເຢັນຂອງ 15 ນາທີ. ໃນລະຫວ່າງໄລຍະເວລານີ້, ສາຍຕ້ອງບໍ່ສະແດງວົງຈອນສັ້ນຫຼືວົງຈອນເປີດ.

ວິທີການເປັນຕົວແທນຂອງຜະລິດຕະພັນ

ລະຫັດຜະລິດຕະພັນ

Mica tape ແຮ່ທາດ insulated corrugated ສາຍ sheathed ທອງແດງ………R

ກາບນອກໂພລີໂອຟີນ ……………

ທອງແດງ conductor .......................... T

ບໍ່ມີ halogen ແລະຄວັນໄຟຕໍ່າ …………………WD (ທາງເລືອກ)

ກາບທອງແດງ .......................... ທ

ເກຣດກັນໄຟ A/B/C... ZA/B/C

ໄມກາເທບ ................................................................................................Z

ແຮງດັນທີ່ຈັດອັນດັບ …………………0.6/1

ຂໍ້ມູນຈໍາເພາະຂອງສາຍ

ການນັບຫຼັກ	1	2	3	4	5	3+1,3+2	4+1
ມມ²	25～630	1.5-300	1.5～240	1.5～185	1.5 ຫາ 150	4～185	4～150

ຂໍ້ຄວນລະວັງສໍາລັບສາຍເຄເບີ້ນ

ການຕິດຕັ້ງ

ວິທີການວາງ: ມັນສາມາດຖືກວາງໄວ້ໃນອຸໂມງ, ທໍ່ສາຍ, ຖາດ, ຖັງ, ແລະ shafts, ສະຫນັບສະຫນູນການວາງທີ່ເປີດເຜີຍແລະປິດບັງ. ສໍາລັບສາຍເຄເບີ້ນຫຼັກດຽວ, ມັນຖືກຫ້າມບໍ່ໃຫ້ໃຊ້ອຸປະກອນການນໍາແມ່ເຫຼັກ (ເຊັ່ນ: ສາຍເຫຼັກ) ສໍາລັບການສ້ອມແຊມເພື່ອຫຼີກເວັ້ນການສູນເສຍກະແສໄຟຟ້າ.

Bending ແລະ span: ຄວບຄຸມ radius ງໍຕາມຂໍ້ກໍານົດຂອງຜູ້ຜະລິດ. ການອ້າງອິງສໍາລັບ span hanger ຕາມລວງນອນ: ສໍາລັບເສັ້ນຜ່າກາງນອກ ≤20mm, span ແມ່ນ 400mm; ສໍາລັບຜູ້ທີ່> 20mm, span ແມ່ນ 800mm. ສໍາລັບ span ສະຫນັບສະຫນູນແນວຕັ້ງ: ສໍາລັບເສັ້ນຜ່າກາງນອກ ≤20mm, span ແມ່ນ 1500mm; ສໍາລັບຜູ້ທີ່> 20mm, span ແມ່ນ 1000mm.

Unwinding ແລະ fixation: ຖອດສາຍເຄເບີນຕາມທິດທາງທີ່ຫມາຍກ່ຽວກັບ reel ສາຍເພື່ອຫຼີກເວັ້ນການບິດ; ອ້າງອີງເຖິງຄວາມຕ້ອງການຂ້າງເທິງສໍາລັບການກໍານົດຂອບເຂດການແກ້ໄຂພາຍໃນຖາດສາຍ.

Terminal ແລະຕົວເຊື່ອມຕໍ່

ການຜະລິດຢູ່ປາຍຍອດ: ເອົາ insulation ປະມານ 300mm ອອກຈາກຕົວນໍາສຸດທ້າຍ, crimp ດັງສາຍ, ແລະໃຊ້ megohmmeter ເພື່ອທົດສອບຄວາມຕ້ານທານ insulation ລະຫວ່າງກາບທອງແດງແລະ conductor, ເຊັ່ນດຽວກັນກັບລະຫວ່າງ conductors. ຫຼັງຈາກຮັບປະກັນຄວາມຕ້ານທານຂອງສນວນເປັນທີ່ພໍໃຈ, ນໍາໃຊ້ແຂນຫົດຕົວຄວາມຮ້ອນສໍາລັບການຜະນຶກ.

ຕົວເຊື່ອມຕໍ່ລະດັບປານກາງ: ມັນມັກໃຊ້ຕົວເຊື່ອມຕໍ່ສໍາເລັດຮູບທີ່ມີລະດັບຄວາມຕ້ານທານໄຟທີ່ສອດຄ່ອງກັບຕົວຂອງສາຍ. ໃນລະຫວ່າງການຕິດຕັ້ງຢູ່ບ່ອນ, ມັນເປັນສິ່ງຈໍາເປັນເພື່ອຮັບປະກັນການຜະນຶກແລະການສນວນກັນເພື່ອຫຼຸດຜ່ອນຈຸດຜິດ.

ການດໍາເນີນງານແລະການບໍາລຸງຮັກສາ

ການຄວບຄຸມອຸນຫະພູມ: ໃນລະຫວ່າງການປະຕິບັດງານປົກກະຕິ, ອຸນຫະພູມ conductor ບໍ່ຄວນເກີນ 90 ℃. ເມື່ອຕົວນໍາບໍ່ສາມາດສໍາຜັດໄດ້ແລະບໍ່ຕິດຕໍ່ກັບວັດສະດຸທີ່ຕິດໄຟ, ອຸນຫະພູມກາບສາມາດຖືກຍົກຂຶ້ນເປັນ 105 ℃.

ການທົດສອບ insulation: ໃຊ້ megger ເປັນປະຈໍາເພື່ອທົດສອບຄວາມຕ້ານທານ insulation ເພື່ອຮັບປະກັນບໍ່ມີຄວາມຊຸ່ມຫຼືຄວາມເສຍຫາຍ; ກາບທອງແດງຈໍາເປັນຕ້ອງມີພື້ນຖານທີ່ເຊື່ອຖືໄດ້ເພື່ອຮັບປະກັນຄວາມປອດໄພ.

ການປ້ອງກັນແລະການສູນເສຍ: ຫຼີກເວັ້ນການຂູດກາບດ້ວຍຂອງແຫຼມ, ແລະເພີ່ມແຂນປ້ອງກັນໃນເວລາທີ່ຜ່ານຝາ / ພື້ນເຮືອນເພື່ອປ້ອງກັນຄວາມເສຍຫາຍກົນຈັກ.
